一、项目概述

氢能热电联供系统，是一套同时产出电能与热能的综合能源装置，实现能源的梯级利用。而EMS能量管理系统作为整个系统的“智慧大脑”，承担着实时监控、优化调度与安全保护的核心职责。

本系统以30kW质子交换膜燃料电池为核心，集成溴化锂吸收式制冷、热泵调峰及并网功能，通过基于QTouch组态软件的EMS平台实现电-热-冷多能流协同优化。系统具备以下核心能力：

● 能量流控制：动态调节燃料电池发电功率与储热/制冷设备运行状态

● 安全监控：实时监测氢气浓度、温度及设备参数，实施多级联锁保护

● 能效提升：基于热电协同算法最大化一次能源利用率

二、系统架构

EMS采用四层逻辑架构，覆盖从设备感知到智能决策的全链路：

软件核心：整个EMS系统基于QTouch组态软件开发，充分发挥其强大的图形界面设计、数据采集与逻辑控制能力，为系统提供了稳定、灵活、可扩展的软件底座。

硬件配置：

● EMS主机：工业级工控机，部署SCADA平台

● 协调控制器：8×RS485、2×LAN，支持Modbus TCP协议转换

三、EMS核心功能

1. 人机交互界面

基于QTouch组态软件开发的工业级可视化监控界面，支持就地/远程控制，实时显示全部设备运行状态。QTouch强大的图形组态能力使得界面设计灵活高效，设备状态通过颜色编码一目了然。

主要监测参数：

● 燃料电池：输出功率/电压/电流、电堆温度、氢气压力、绝缘电阻、故障代码

● 锂电池：SOC/SOH、充放电电流/电压、电池温度

● 环境安全：氢气浓度（精度±1ppm）、温湿度、烟感报警、消防状态

● 负荷侧：负载电流/电压/功率、电网交互功率

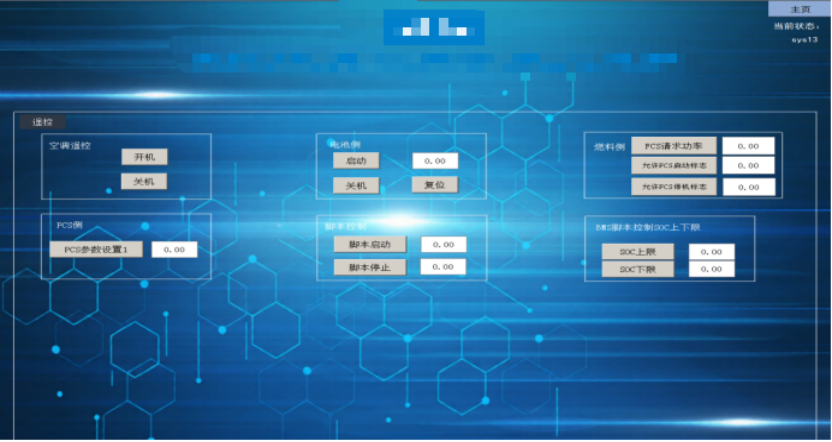

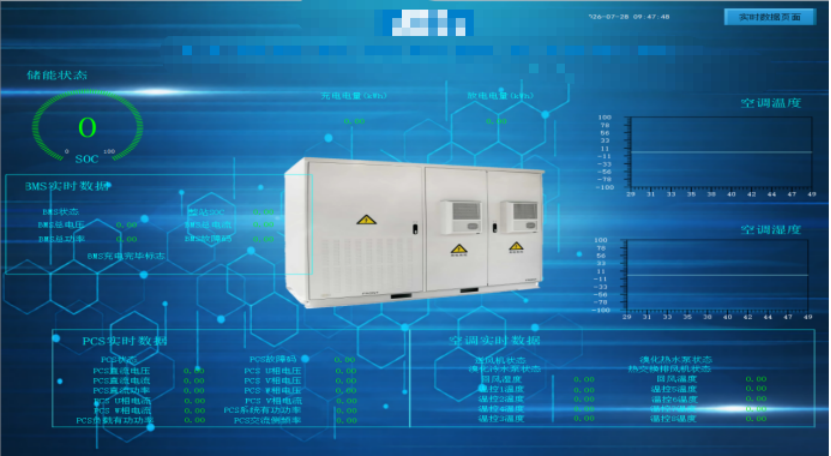

EMS主监控界面

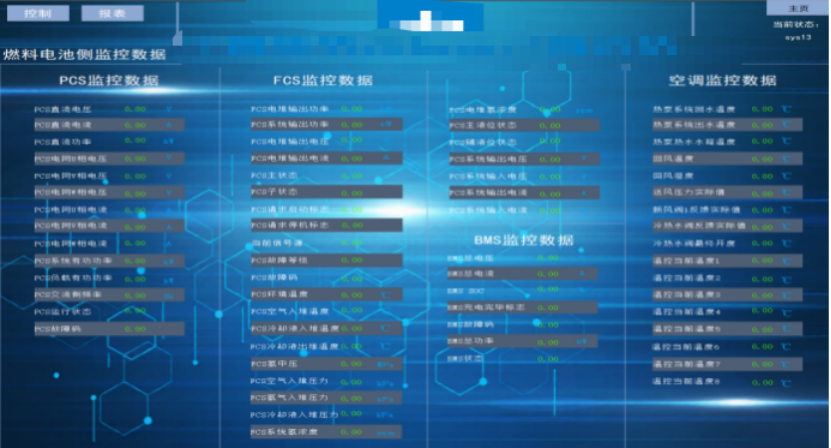

燃料电池/锂电池监控界面

控制功能：系统启停、功率连续调节（0-100%）、紧急停机、消防联动。

2. 数据管理系统

采用时序数据库+关系型数据库引擎存储架构：

● 实时数据：1秒粒度存储

● 历史数据：保存≥3个月

● 自动生成日报/月报（用氢量、发电量、系统效率、CO₂减排量）

QTouch组态软件内置了丰富的数据驱动接口，可无缝对接各类实时数据库与关系数据库，大幅降低了数据采集与存储的开发难度。

3. 脚本编程与控制策略

EMS以QTouch组态软件为核心，充分发挥其开放的脚本编程环境和可自定义策略逻辑的优势，支持用户自行维护策略逻辑，无需依赖开发团队：

● 支持多种编程方式，灵活适配不同控制需求

● 可增删改储能侧、负荷侧数据模型参数

● 支持策略的启用/停止操作

● 可调整两充两放时间段

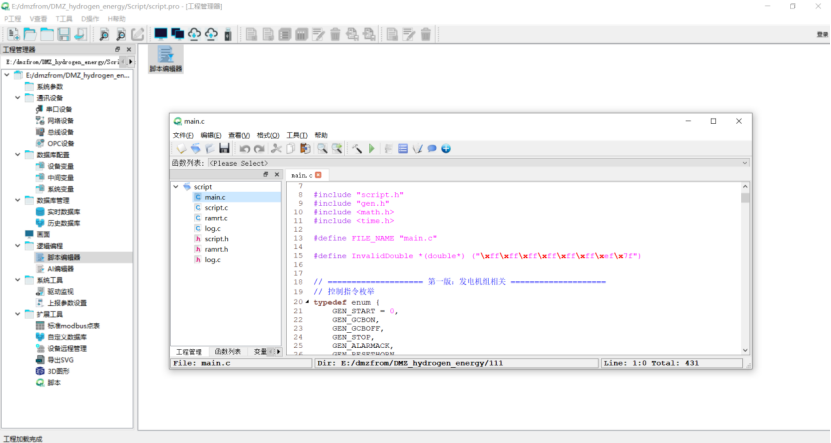

策略流程编辑界面

三种核心运行模式：

模式切换保护：功率斜坡率限制（≤5%/s），TES提前充/放热缓冲。

四、总结

本EMS能量管理系统基于QTouch组态软件开发，具备以下核心优势：

全面监控：覆盖燃料电池、锂电池、环境安全、负荷侧全部参数，毫秒级采集，实时掌控系统运行状态

组态灵活：基于QTouch强大的图形组态与脚本编程能力，用户可自行维护和调整控制逻辑，快速适应不同应用场景

运行高效：支持热电协同优化、电定热随、热定电随三种模式，最大化一次能源利用率

数据完备：自动生成报表，为能效分析提供完整依据

开放扩展：支持200+工业协议，轻松对接第三方设备与系统

适用于工业园区、数据中心等对电/冷/热有多元化需求的场景，助力实现能源高效利用与低碳减排目标。
