【项目概述】
某能源站项目承担着园区内多栋建筑的办公与生活用冷需求。项目亟需建设一套基于Web组态技术的智慧能源管控系统。系统旨在解决传统人工巡检效率低、设备联动复杂、能耗数据不透明等痛点，实现对冷水机组、冷却塔、冷冻/冷却泵组及蓄冰系统的全自动化控制与数字化管理。
本系统以冷水机组、冷却塔、冷冻/冷却水泵等核心设备为基础，通过基于QTouch组态软件的智慧能源管控系统平台实现设备状态的实时监控、远程控制与能效优化，有效提升能源站的运行效率与安全性。系统具备以下核心能力：
动态调节冷水机组、冷却塔、水泵等设备的运行状态，实现按需供冷
实时监测电机温度、压力、流量等关键参数，实施多级联锁保护
基于热电协同算法与变频调节策略最大化能源利用率
【系统架构】
能源站智慧管控系统采用分层分布式架构，覆盖从现场设备感知到集中监控调度的全链路：整个智慧管控系统基于QTouch组态软件开发，充分发挥其强大的图形界面设计、数据采集与逻辑控制能力，为系统提供了稳定、灵活、可扩展的软件底座。
硬件配置：
工业级工控机，部署SCADA平台，支持多屏显示
PLC/DCS控制器，通过RS485、Modbus TCP等协议连接现场仪表与设备
工业以太网，支持设备间数据高速传输与远程访问
【系统核心功能】
基于QTouch组态软件开发的工业级可视化监控界面，界面采用深色背景与高亮状态指示灯，支持就地/远程控制，实时显示全部设备运行状态。通过颜色编码（绿色代表运行/开启，红色代表停止/关闭，灰色代表就绪）实现设备状态一目了然。
主要监测与操作界面：

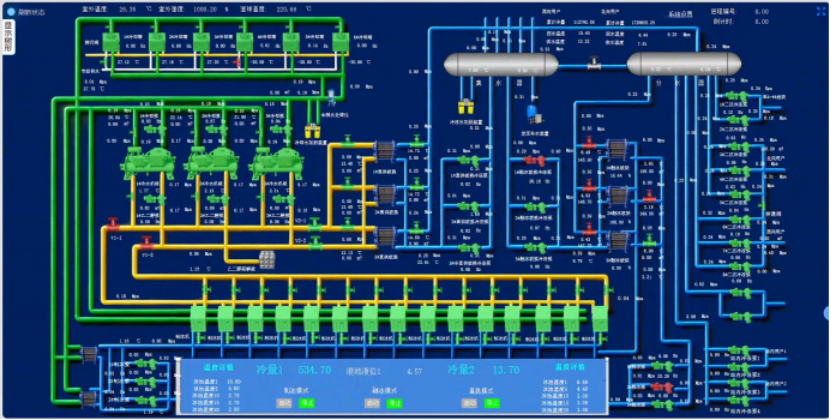

系统工艺图：全景展示整个能源站工艺流程，包括冷却塔、冷水机组、水泵、集水器、分水器、阀门及管网连接。实时显示各节点温度、压力、流量、液位等参数，并配有温度详情、冷量、制冰模式/融冰模式等关键指标。

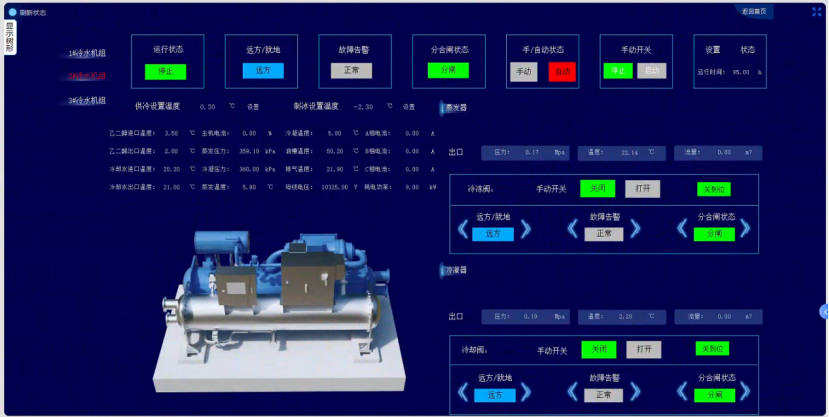

冷水机组监控界面：显示冷水机组的运行状态、供冷/制冰设置温度、蒸发器与冷凝器出口压力/温度/流量。右侧提供冷冻阀、冷却阀的手动开关与状态反馈，以及乙二醇进出口温度、主机电流、蒸发/冷凝压力等核心数据。

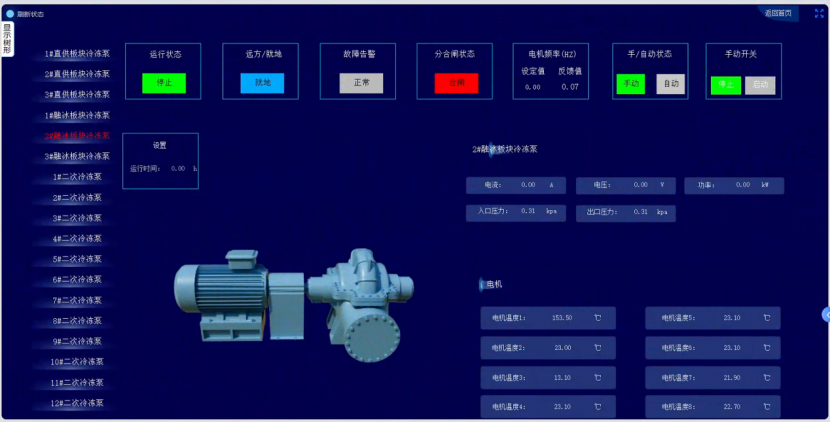

冷冻泵监控界面：显示直供/融水板块冷冻泵的运行状态、远方/就地、故障告警、分合闸状态、手/自动状态。右侧展示电机温度、电流、电压、功率、入口/出口压力等详细参数。

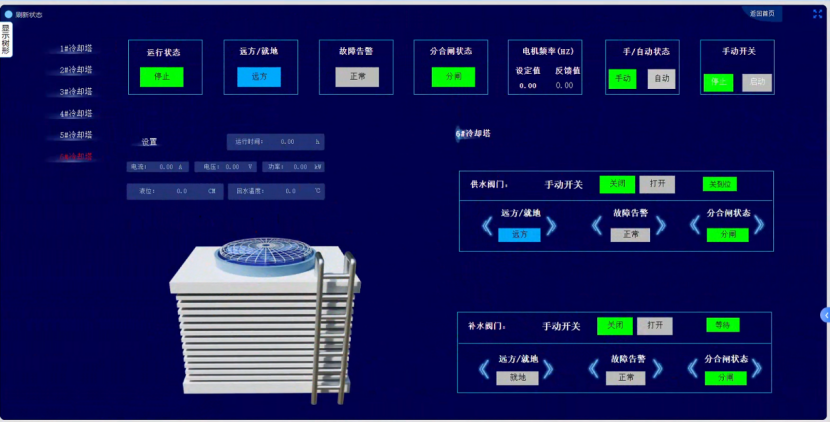

冷却塔监控界面：显示运行状态、远方/就地、故障告警、分合闸状态、电机频率、手/自动状态及手动开关。可查看冷却塔的供水/补水阀门状态、参数设置及实时数据（电流、电压、功率、液位、回水温度等）。
控制功能：设备启停、手/自动切换、阀门开关、运行参数设定（如供冷设置温度、制冰设置温度）、远程/就地切换。
【总结】
本能源站智慧管控系统基于QTouch组态软件开发，具备以下核心优势：
全面监控：覆盖冷却塔、冷水机组、水泵、阀门及管网全参数，毫秒级采集，实时掌控系统运行状态
组态灵活：基于QTouch强大的图形组态与脚本编程能力，用户可自行维护和调整控制逻辑，快速适应不同应用场景
运行高效：支持按需供冷、自动加减载、变频调节等策略，最大化能源利用率
数据完备：自动生成报表与运行记录，为能效分析、负荷预测及设备维护提供完整依据
开放扩展：支持Modbus、BACnet、OPC等200+工业协议，轻松对接第三方设备与系统
适用于工业园区、商业综合体、数据中心、医院等对冷/热/电有多元化需求的场景，助力实现能源高效利用与低碳减排目标。
