项目背景
在某新能源风电项目中，由于风电场分批分期建设，风机设备来自不同厂商，监控系统彼此独立，数据孤岛现象严重，无法实现集中监视与深度挖掘分析。该项目测点数量达十万级，运行人员无法集中监视，通过人工手段也难以实现有效的测点数据分析。为打破这一瓶颈，该项目采用了基于舜通云技术底座构建的风机智能数据分析平台，实现全量数据采集、统一监视与智能分析。
1. 整体架构与数据采集方案

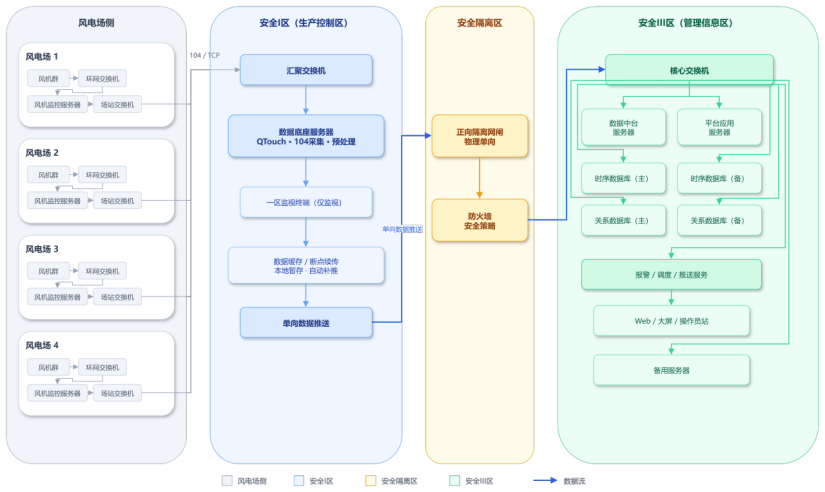

本方案采用“一区采集 + 三区数据中台 + 正向隔离”的总体架构，严格遵循《电力监控系统安全防护规定》要求。系统划分为安全I区（生产控制区）和安全III区（管理信息区），实现跨区单向数据隔离与传输。
数据采集与预处理（安全I区）
方案调整了传统的HMI控制模式，在安全I区部署QTouch跨平台组态软件作为数据采集底座，不涉及控制功能。系统通过局域网104协议直接接入QTouch，实现风机运行数据的全量采集与本地预处理。
通信机制：支持网络（TCP/IP）和串口（RS485）等多种链路，采集周期最小可达500ms以内，支持秒级采集。
数据编码管理：建立统一编码体系，对海量测点进行标准化映射，消除各厂家数据壁垒。
数据预处理：在本地完成工程量转换、数据质量校验、无效数据剔除及死数检测。
断点续传：网络中断时，数据自动暂存本地，恢复后自动补推，确保数据完整性与连续性。
数据传输与中台服务（安全III区）
采集数据经正向物理隔离网闸单向推送至三区数据中台。三区部署了时序数据库、关系型数据库、报警引擎、数据调度服务、数据推送服务及Web服务，负责数据的接收、存储、计算、分析与展示。
2. 核心系统功能展示
1）全景大屏（驾驶舱）
平台定制了公司级、场站级驾驶舱大屏，集中展示发电量、可利用率、设备状态、社会贡献等核心运营指标，实现生产数据和业务指标的直观展示，辅助管理层进行宏观决策。

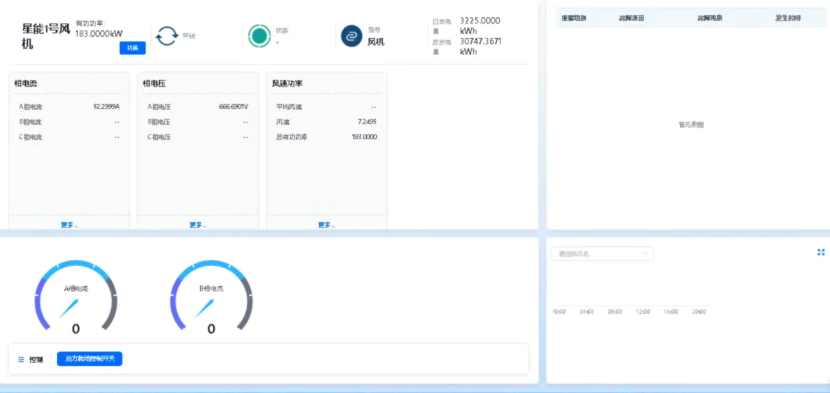

2）风电场统一监视
系统提供矩阵视图、列表视图和实时趋势视图三种监控界面模式，满足不同场景下的监控需求：

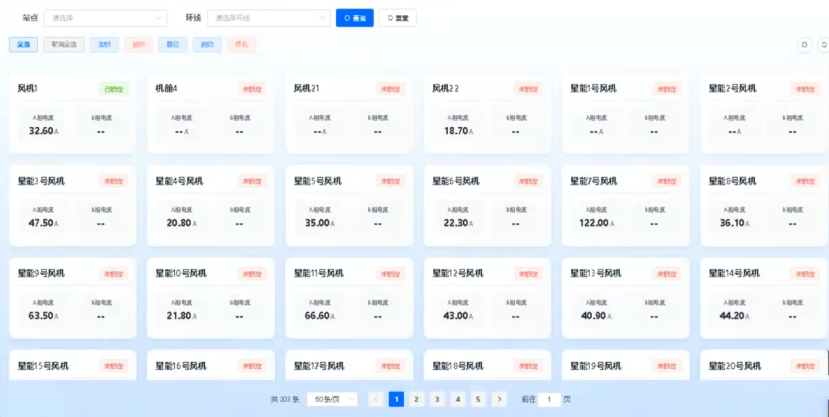

矩阵视图：实时展示风电场所有风机状态（并网、待机、故障、检修、无通信等），支持三级缩放，按15个类别进行状态归类。
列表视图：支持用户自定义测点显示序列，支持按最大值/最小值排序，方便快速定位异常风机。

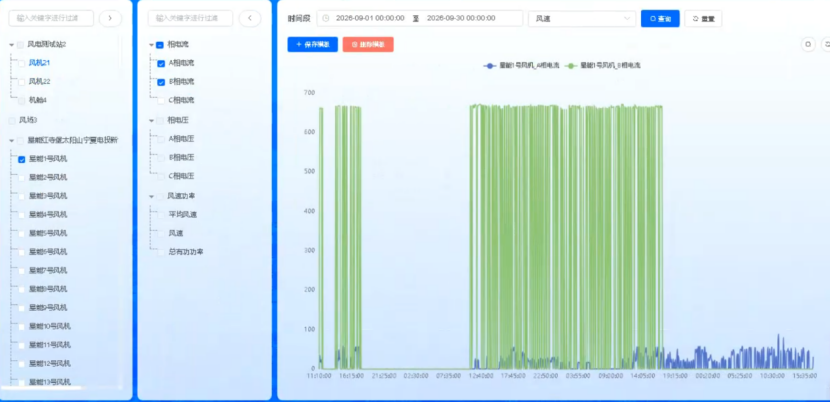

实时趋势视图：提供全场风速、有功功率、理论有功功率的实时趋势分析，支持局部放大与浮窗数值显示。
多维度对标：支持按时间（年、季、月、日、时）和空间（场站、回路、单机）多层级穿透分析。
波士顿矩阵：自动识别“发电能力-稳定性”二维矩阵中的落后风机，生成改善建议。
功率曲线对标：实时计算实际功率与理论功率偏差，偏差超30%自动触发报警。

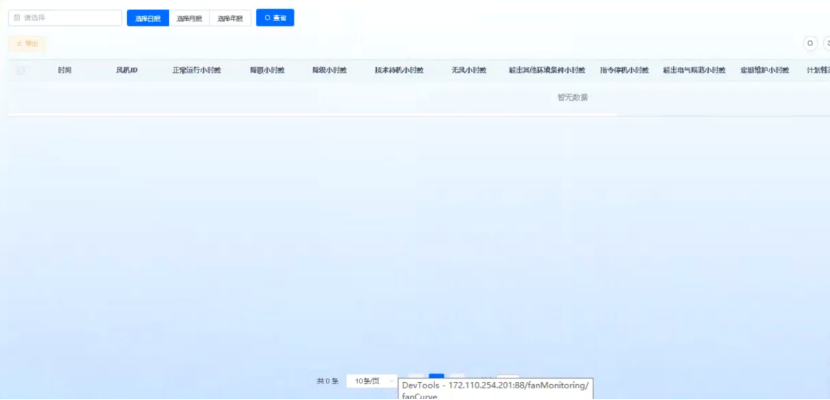

损失电量分析：基于风机状态统计损失电量及持续时长，支持按场站、馈线、设备聚合。
3）告警中心与事故追忆
告警中心：支持阈值告警、变位告警、多级预警。提供语音、弹窗、图元闪烁、画面推送等多种告警方式，支持实时告警与历史告警查询、确认、过滤及导出。
事故追忆：自动记录故障前后5分钟（1Hz秒级）的关键模拟量和状态量数据。支持反演分析，异常数值可超链接跳转至故障发生时的监控画面，还原事故现场。
4）报表系统
系统内置报表引擎，支持日报、周报、月报、季报、年报的模板化自动生成，支持即席查询报表，并可在线预览和导出Excel。
5）系统权限与数据治理

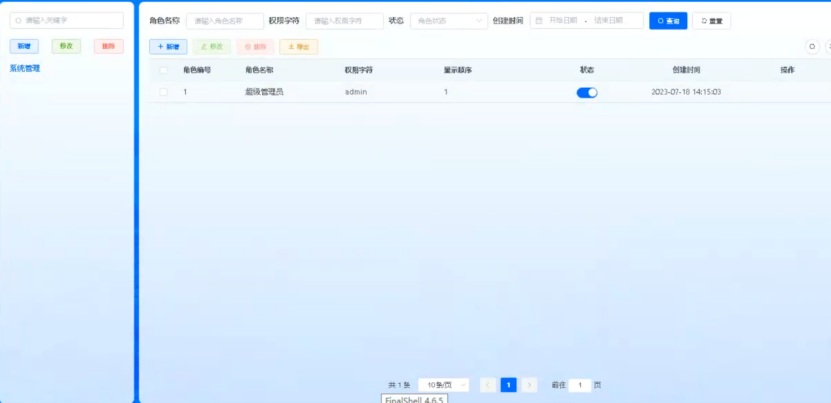

基于RBAC模型提供完整的用户认证与授权体系，支持用户、角色、部门、岗位、菜单管理，建立标准化数据模型并持续监控数据质量，通过日志审计保障数据安全。
3. 实施与部署

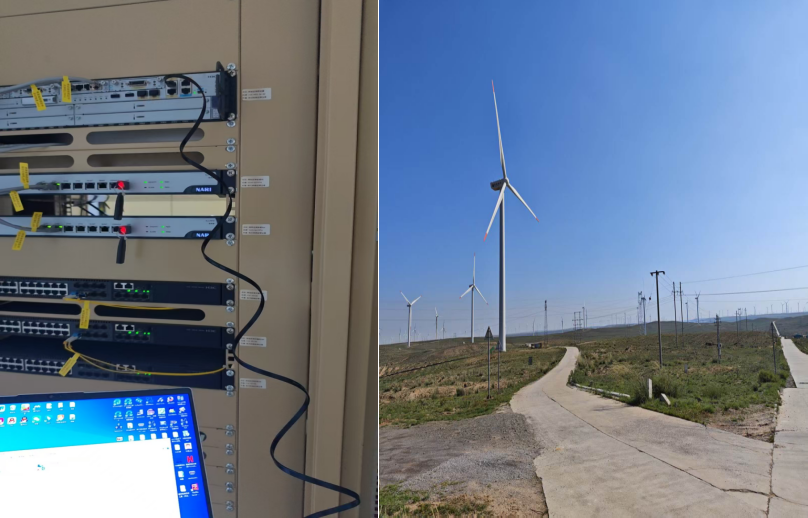

在该风电项目中，舜通云团队提供了从现场勘查、硬件安装、网络与安全策略配置，到软件部署、数据接入、系统联调测试及用户培训的全流程服务。实施中重点完成数据通道配置与测点配置，聚焦数据采集与平台展示功能，确保系统在电力二次安防要求下安全稳定运行。
4. 方案价值
舜通云风电监控解决方案可帮助新能源企业实现：
打破数据孤岛：建立标准化数据模型，实现多场站、多厂商风机的全量数据采集与统一监视。
智能化运维：通过首发故障诊断、事故追忆、损失电量分析、对标分析等高级应用，帮助运维人员提前发现问题，减少停机时间，降低运维成本。
安全合规：严格遵循“安全分区、网络专用、横向隔离、纵向认证”的电力系统安全防护要求，保障数据安全。
未来扩展：平台具备良好的扩展能力，为后续集控中心建设提供标准化数据接口和无缝衔接能力。
舜通云风电监控解决方案，以扎实的数据底座和强大的数据中台能力，助力新能源企业实现数字化、智能化转型，提升整体运营效能。
