一、项目概况
项目名称:中石油某集气站光储一体化及储能EMS能量管理系统
项目地点:四川省遂宁市
项目类型:油气田集气站分布式光伏+储能微网示范项目
核心作用:针对场站供电可靠性不足、负荷冲击大、新能源消纳能力弱、应急保电手段欠缺等痛点,建设储能 EMS 能量管理平台,实现源-网-荷-储多源协同智能管控,保障集气站安全稳定生产。
二、场站用电现状与建设需求
1. 生产负荷等级高
本站承担天然气集输、增压、脱水、分离等核心工艺任务,站内关键设备包含增压压缩机组、DCS 控制系统、仪表自控系统、火气安防系统、站场照明等。一旦供电中断,极易造成工艺停机,带来安全生产风险。
2.外部供电稳定性不足
场站外接公网存在电压波动、瞬时停电等问题,电网扰动会直接威胁天然气连续生产。
3.负荷冲击特性突出
增压压缩机频繁启停,会产生大功率冲击负荷,造成变压器峰值需量偏高,推高场站用电成本。
4.新能源就地消纳需求
场站配套建设分布式光伏,光伏发电受光照影响出力波动剧烈,需要储能系统平抑功率波动,避免对站内配电系统造成冲击。
5.缺少一体化智能调度手段
电网、光伏、储能、站内生产负荷相互独立,缺少统一调度平台,无法同时兼顾经济运行与故障状态下的安全保电。
建设目标:部署储能EMS能量管理系统,实现并网经济运行、离网应急保电、光伏出力波动平抑、变压器需量管控、远程智能运维,全面提升场站供电可靠性,降低综合用电成本,助力油气田绿色低碳转型。
三、系统配置与架构
3.1 主要设备配置
v 分布式光伏:场站空地建设分布式光伏系统。
v 储能系统:集装箱式磷酸铁锂储能系统,配置规模500kW/2000kWh,配套 PCS 双向变流器、BMS 电池管理系统、温控及消防灭火系统。
v 储能EMS 系统:采用本地边缘控制器 + 油气田云端平台架构,完成实时监控、智能策略调度、故障保护、数据统计分析。
v 辅助配套设备:智能电表、数据采集模块、通讯网关、气象监测单元;完成与站内 DCS、SCADA、配电综保系统接口对接,实现电力系统与工艺系统数据互通。
3.2系统架构(云-边-端三层)
v 端设备层:光伏逆变器、储能 PCS/BMS、高低压配电设备、站内负荷采集仪表、DCS 工艺系统、火气消防系统。
v 边缘控制层(EMS 本地):具备毫秒级实时控制能力,可独立完成充放电策略执行、并离网切换、安全联锁保护;断网条件下仍可稳定运行,不依赖云端平台。
v 平台应用层:接入油气田数字化运维平台,实现远程监视、策略下发、告警推送、能耗分析、报表输出。
四、储能 EMS 系统核心功能
4.1 全景监控与状态感知
实时采集光伏发电出力、储能电压/电流/SOC、电网运行状态、压缩机及各类关键负荷功率;可视化展示微网拓扑结构、系统运行模式、设备故障信息;完整记录事件与历史曲线,故障告警信息同步上传至油气田生产监控平台。
4.2 并网经济运行策略
· 光伏最大化自用:优先就地消纳光伏发电,富余电量存储至储能,抑制弃光现象,严格防止向电网逆流送电。
· 平抑光伏波动:EMS 快速调节储能充放电功率,平滑光伏输出波动,保护站内配电设备不受功率冲击。
· 削峰填谷/峰谷套利:电网电价低谷时段储能充电,电价高峰时段储能放电,降低场站购电电费。
· 需量控制:当压缩机启动产生负荷尖峰,储能快速放电实现削峰,压低变压器最大需量,减少基本电费支出。
4.3 离网应急保电(孤岛运行)
当外网发生停电故障,EMS 下发指令控制 PCS 快速切换至 VSG 虚拟同步发电机离网模式,自动隔离故障外网;储能优先保障 DCS、仪表、安防、关键控制回路等一级安全负荷不间断供电,保障工艺安全停机;待公网电压、相位恢复正常,EMS 完成同步校验,实现微网平滑并网。
4.4 安全联锁与保护
v EMS 与 BMS 联动保护:结合电池温度、单体电压、SOC 上下限,执行过充过放防护,异常工况下自动限制充放电功率,严重故障触发停机保护。
v 场站 DCS 工艺联锁:电力系统异常信号上传天然气工艺 DCS 系统,规避电力故障引发次生工艺安全风险。
v 防爆消防联动:完全满足油气防爆场站管理规范,故障处置优先保障场站整体安全。
4.5 数据统计与运维管理
自动生成发电量、充放电量、站用电量、效益核算;支持电池 SOH 健康状态评估、远程策略更新、历史数据回溯,降低现场运维工作量。
五、项目实施效果与效益
5.1 安全保电效益
面对外网停电、电压扰动,系统毫秒级响应,保障关键控制负荷不间断供电,有效降低生产停机及安全事故风险,减少备用柴油发电机的启动频次。
5.2 经济效益
提升光伏就地自用率,通过峰谷套利、变压器需量管控降低站场用电成本;同时减少柴油消耗、设备检修维护费用。
5.3 低碳环保效益
提升场站清洁能源占比,减少化石能源消耗与碳排放,契合中石油绿色油田、智能油田建设发展要求。
5.4 示范推广价值
为本磨溪区块及川中油气矿范围内同类集气站、增压站、脱水站,提供一套可复制、可规模化推广的 “光储 + EMS” 整体解决方案。
六、EMS 系统人机界面实例
本项目 EMS 上位机采用 QTouch组态软件,下面为各功能界面操作说明。

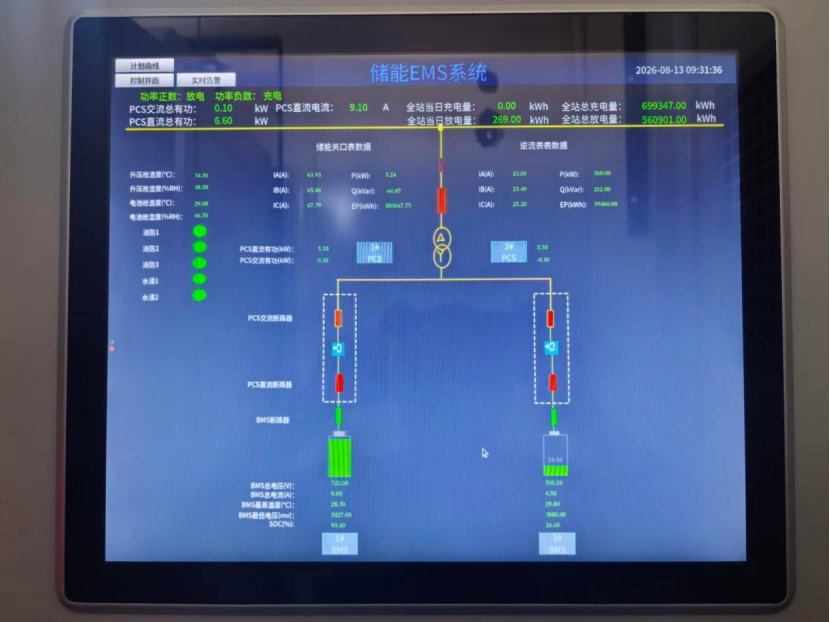

6.1 主页一次图界面
主页一次图为储能系统总览界面,直观展示一次拓扑、全站实时功率、交直流电量、设备运行状态、温度等关键参数。

界面按钮功能说明:
v 计划曲线:跳转至 96 点功率计划设置页面,配置时序充放电策略。
v 控制界面:进入设备控制模式页面,完成功率下发、模式切换、阈值参数配置。
v 实时告警:打开实时告警页面,查看当前系统故障报警信息。
v 1#PCS、2#PCS、1#BMS、2#BMS:点击对应设备图标,跳转至设备详细监控页面。

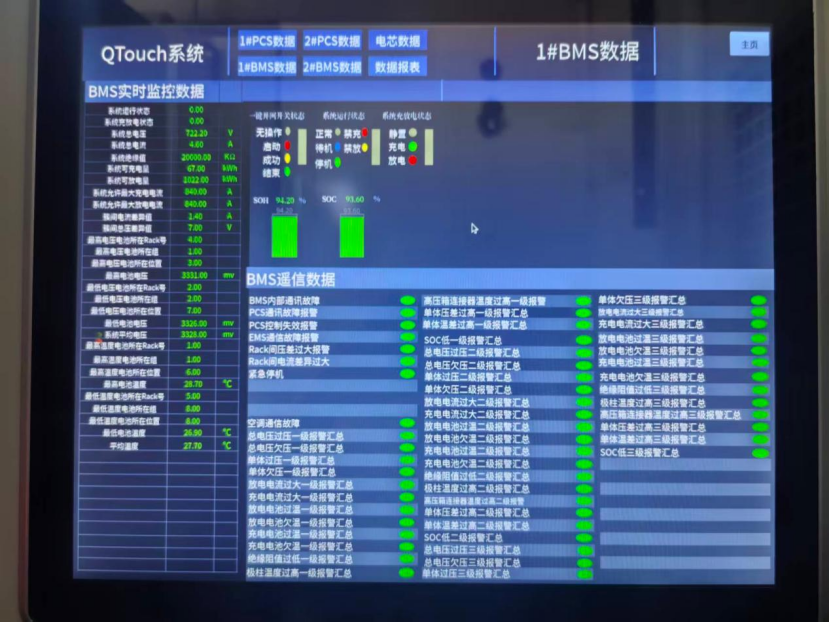

6.2 BMS 界面

BMS 界面实现电池管理系统全量运行数据监视。
v 左侧区域:BMS 遥测数据,展示系统总电压、总电流、SOC、SOH、最高 / 最低电芯电压、各测点温度等模拟量参数。
v 右侧区域:BMS 遥信告警信息,汇总电池一级、二级、三级告警,包含过压、欠压、过流、超温、SOC 异常、通讯故障等状态。 通过顶部标签页,可切换查看 1#BMS、2#BMS 独立监测数据。

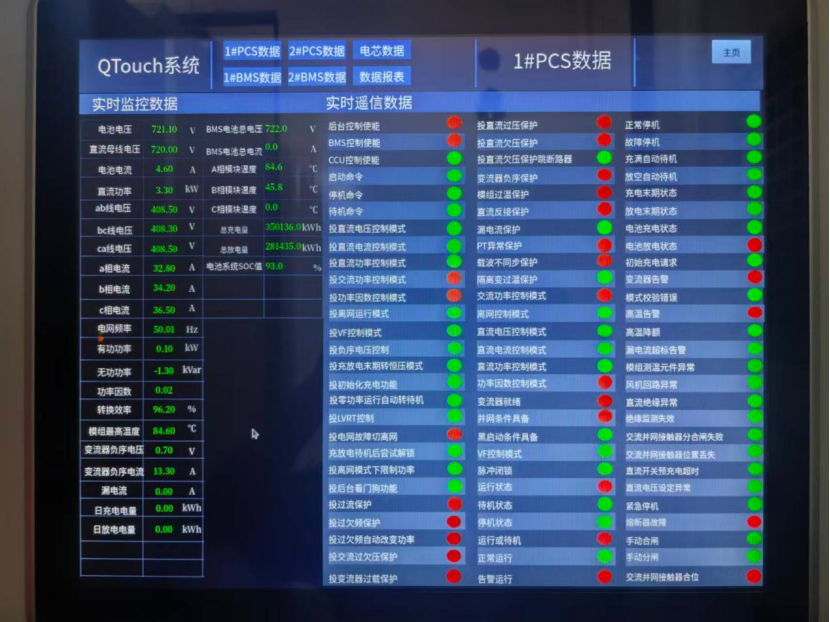

6.3 PCS 界面

PCS 界面完成储能变流器运行状态监视。
v 左侧区域:PCS 遥测实时数据,包含电池侧电压电流、三相交流电压、三相电流、有功功率、无功功率、转换效率、模块温度、日充 / 放电电量。
v 右侧区域:PCS 遥信告警状态,展示 PCS 启停状态、保护投退、故障告警、运行模式、联锁信号等开关量信息。 通过顶部标签页,切换查看 1#PCS、2#PCS 设备数据。

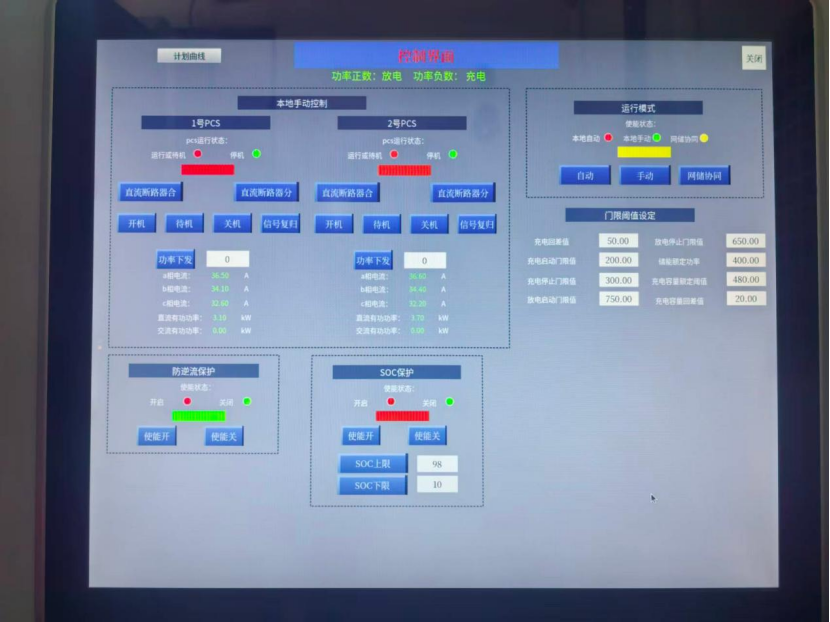

6.4 PCS 控制界面

该界面为功率下发与模式配置操作页面,支持单台 PCS 独立功率下发、全站一键功率下发。
操作步骤:点击数字输入框,弹出虚拟键盘输入目标数值,回车确认后,点击对应功能按钮完成参数下发。
主要配置功能:
v 本地手动控制:对 1#PCS、2#PCS 分别执行开机、停机、关机、信号复归,下发充放电目标功率;功率正值代表放电,功率负值代表充电。
v 运行模式选择:支持本地自动、本地手动、网储协同三种模式切换。
v 门限阈值设定:配置充电启动、充电停止、放电启动、放电停止等功率阈值。
v 防逆流保护:防逆流保护功能投切(使能开 / 使能关)。
v SOC 保护:设置 SOC 上限、SOC 下限阈值,构建电池充放电边界保护,支持功能投切。

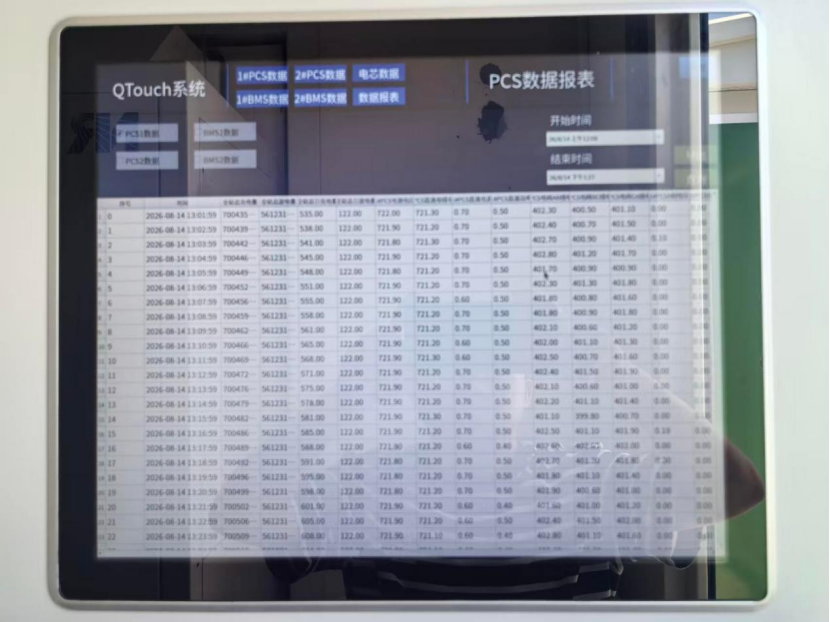

6.5 数据报表界面

用于查询 PCS、BMS 历史存储数据:
v 在界面上方勾选待查询设备(PCS、BMS);
v 设置查询开始时间与结束时间
v 查询完成后列表展示时间段内采样数据,支持导出记录,用于数据分析与故障溯源。
6.6 实时与历史告警界面

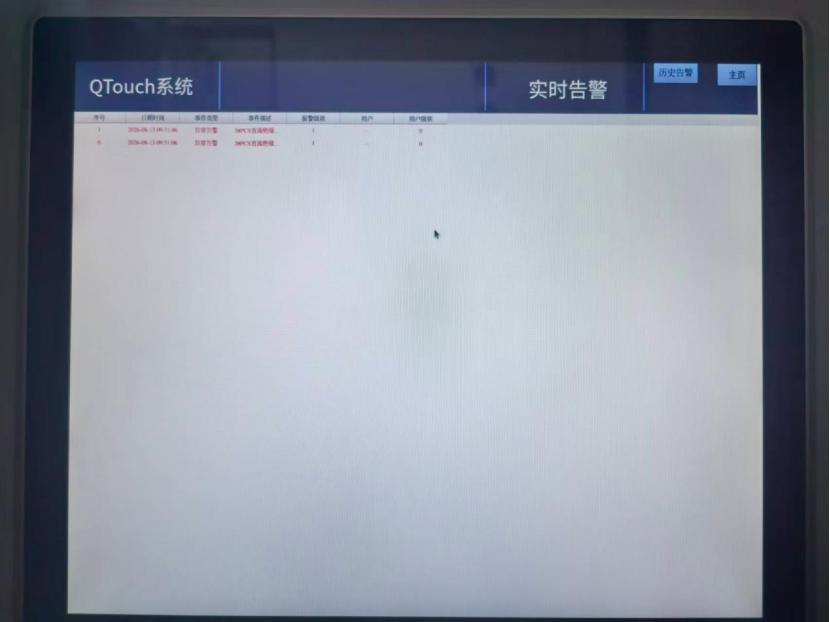

6.6.1 实时告警子页面

实时告警页面展示系统当前正在发生的告警事件,包含告警时间、事件类型、告警描述,便于运维人员快速定位现场故障。

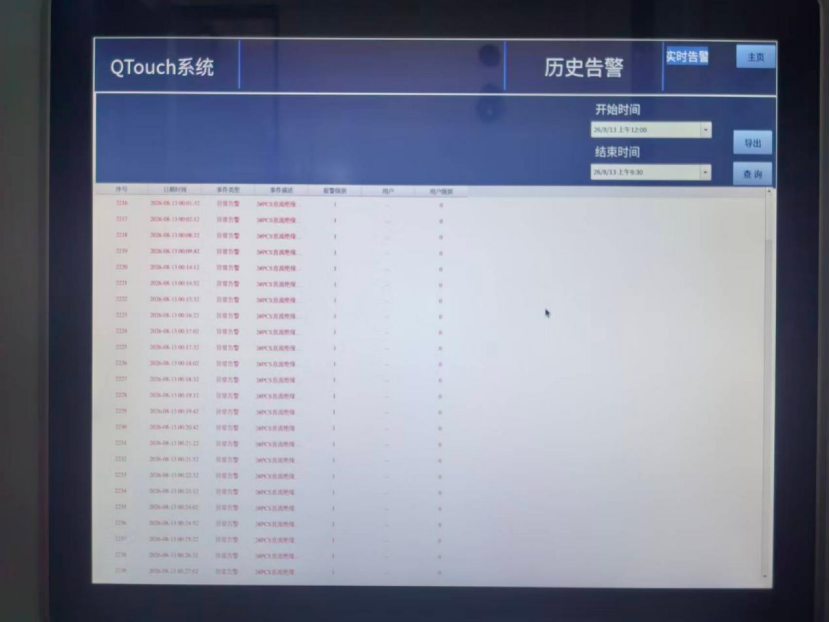

6.6.2 历史告警子页面

用于回溯已经复归的历史故障记录:
v 设置查询开始时间、结束时间;
v 点击【查询】加载对应时间段全部历史告警;
v 点击【导出】,保存告警记录,用于故障分析与运维存档。

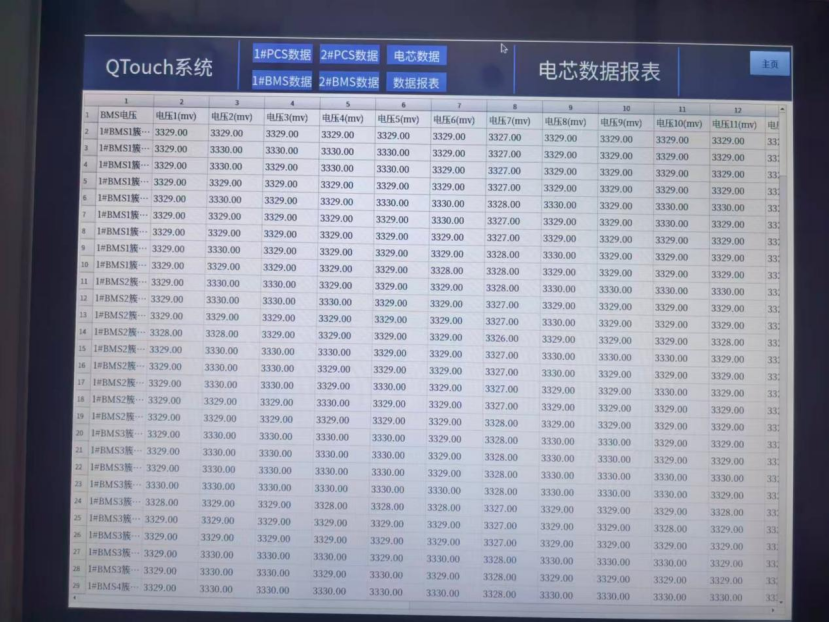

6.7 电芯数据界面

电芯数据报表页面展示各电池簇每一串电芯电压、温度采样数据。运维人员可在此研判电芯一致性,及时发现电芯压差超标、温度异常等隐患;通过顶部标签切换,查看不同 BMS 簇电芯采样列表。
七、项目总结
u 本地优先控制架构:EMS 边缘端独立运行,不依赖外网,满足油气场站高可靠性生产要求。
u 工艺安全优先设计:电力系统与天然气工艺系统深度联锁,严格管控风险,避免电力侧故障衍生工艺安全事故。
u 适配冲击负荷算法:针对压缩机大功率频繁波动做算法专项优化,保障微网稳定运行。
u 安全与益兼顾:同时实现安全生产保障、用电成本下降、减碳多重目标,综合适用性强。
u 方案标准化可复制:设备配置灵活,可快速推广应用于川内同类型集气站、增压站。
