一、概述

随着越来越多的新能源厂站（风电场、光伏电站）投产并网，新能源厂站装机容量在电网装机容量中占比在不断增加，在电网总装机容量中占比增加使传统水火电的转动惯量不足以支撑频率调控；另一方面由于风、光资源的间歇性，越来越多的新能源厂站给电网调度系统带来了巨大的调峰压力，增加了电网系统的不稳定性因素和影响电能质量，导致电网的稳定性大大降低。因此，对新能源厂站实施一次调频改造以及一次调频主站在线评估系统势在必行。

舜通智能公司一直以来立足于智能配电网和智慧能源产品线的研发和创新，自主研发了一些列面向新能源场站的智能化装置，包括一次调频核心服务器、光功率预测系统、风功率预测系统、一次调频主站在线平台等，以及新能源AGC、AVC远动系统，是国内新能源场站产品系列最全面，技术水平先进的优秀产品供应商。

二、产品规格

QTouch-3200核心服务器是一款 19寸2U标准上架型核心服务器。提供1个VGA，1个B码对时，3个USB，2路 DO继电器接口，板载固定6个网口，电源支持 AC/DC 220V/110V 50～60Hz 单电源、冗余电源可选(失电告警)；操作系统采用实时Linux系统，搭载最新的Qtouch自主可控跨平台组态软件V3.0版本。

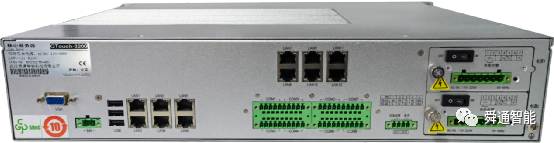

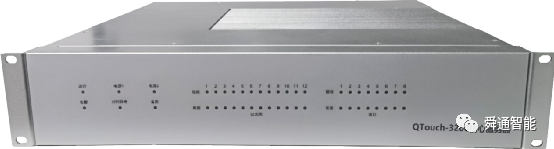

外观结构如下图所示：

产品主要技术规格如下：

三、系统介绍

系统运行环境：Ubuntu14.04 server

软件:QTouch自主可控跨平台组态软件V3.0

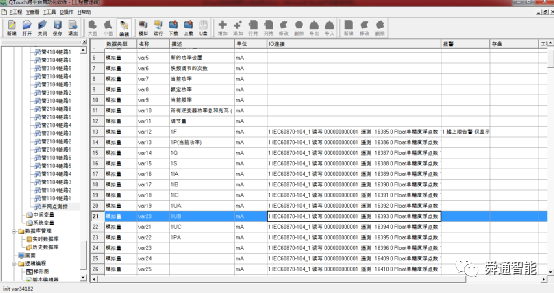

1、工程截图：

QTouch通过IEC60870-104协议与并网点测控装置和100台数采通讯，与AGC监控平台通过modbusTCP协议通讯；

2、计算及控制

实时监测并网点频率变化，当频率变化超出死区、调节条件允许的情况下（必需预留多种判断条件）快速启动快速频率响应程序，根据功率-频率下垂特性曲线并结合采集的逆变器运行数据和工况，计算出需要控制的有功数值和/或百分比，对场站内所有在运逆变器进行合理分配，并完成下发控制命令，同一次调节控制指令需支持有功数值和百分比单独或混合两种格式发送给不同厂家的数采装置，系统具备不断连续跟踪并网点频率变化，进行闭环控制，具备二次调节功能；系统调节响应性能指标、有功控制周期及参数设定满足“西北能监市场[2018]41号文件”要求并预留无功控制功能。

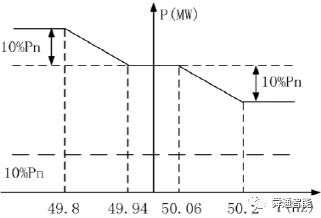

光伏电站快速频率响应有功-频率下垂特性曲线

计算公式

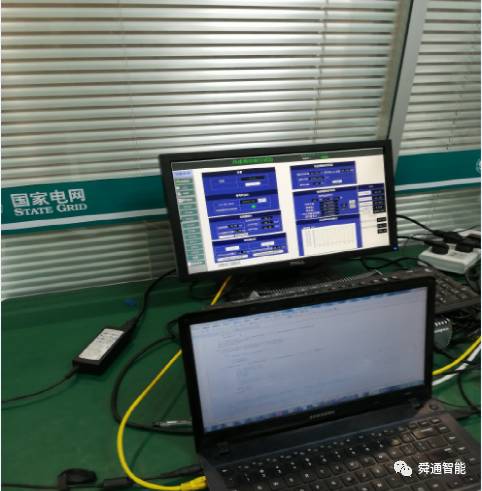

    QTouch快频系统在各种工况条件下，完成了快频向上调节和向下调节，以及调节的效率，控制调节命令全部发送完成时间在700ms以内，调节误差在允许的范围之内。
