一、项目概况
1.1 环境背景
随着越来越多的新能源厂站（风电场、光伏电站）投产并网，新能源厂站装机容量在电网装机容量中占比在不断增加，在电网总装机容量中占比增加使传统水火电的转动惯量不足以支撑频率调控；另一方面由于风、光资源的间歇性，越来越多的新能源厂站给电网调度系统带来了巨大的调峰压力，增加了电网系统的不稳定性因素和影响电能质量，导致电网的稳定性大大降低。因此，对新能源厂站实施一次调频改造以及一次调频主站在线评估系统势在必行。
舜通智能公司一直以来立足于智能配电网和智慧能源产品线的研发和创新，自主研发了一些面向新能源场站的智能化装置，包括协调控制器、光功率预测系统、风功率预测系统、一次调频主站在线平台等，以及新能源AGC、AVC远动系统，是国内新能源场站产品系列最全面，技术水平先进的优秀产品供应商。
1.2 项目概述
该项目位于山东省日照市某光伏电站，光伏总容量为5.6MWp，项目当地该地20年平均水平面全年日照辐射量为1440.0kWh/㎡，日照资源较好。
该项目要求针对国家推进分布式光伏开发建设背景下，大规模分布式光伏系统接入电网带来的风险与挑战，研究光伏接入场景下源荷协同运行、供用电系统安全可靠运行及智能运维技术，有效提升电网对分布式资源的调控能力，显著提高供用电系统运行经济性和安全性，为分布式光伏接入提供技术支撑和设备保障。掌握含高渗透率分布式光伏的供用电系统源-荷协同运行安全边界，提出多场景下供用电系统源-荷协同控制策略，提出降低线损、提高光伏发电消纳率等多场景下供用电系统源-荷协同控制策略及用户侧储能参与失电快速支援的控制策略，提高系统抗干扰能力，保障系统安全稳定运行。
我公司分布式光伏源荷协同控制器完全满足该项目的技术要求，助力该项目实施落地。
二、项目建设内容

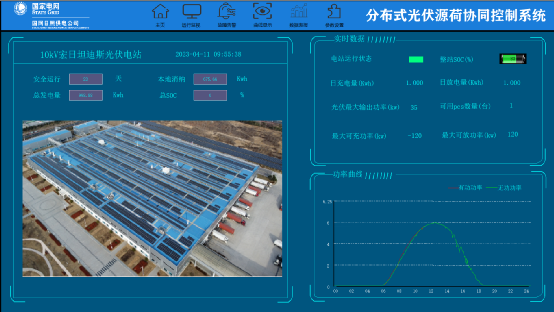

在山东省日照市光伏电站建设一套分布式光伏源荷协同控制系统。主要是通过对数据的合理采集，来准确掌握各个设备的运行状态及安全隐患，精准的提升电网对分布式资源的调控能力，提高供用电系统运行经济性和安全性，为分布式光伏接入提供技术支撑和设备保障。
三、硬件产品规格说明

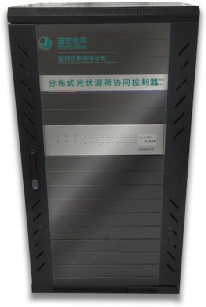

分布式光伏源荷协同控制器由QT-502频率采集单元和QT-3200核心服务器组成,其外观如下图所示：

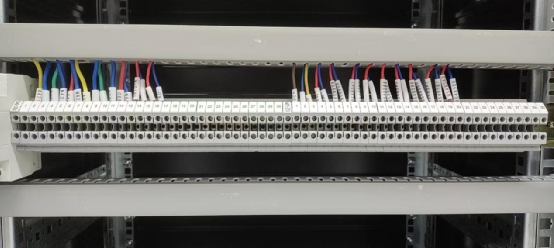

接线说明如下：
序号 | QT-502 |
1 | 1n:1 | A641 | 电压信号 |
2 | 1n:N | N641 | 负极 |
3 | 1n:2 | B641 | 电压信号 |
4 | 1n:N | N641 | 负极 |
5 | 1n:3 | C641 | 电压信号 |
6 | 1n:N | N641 | 负极 |
7 | 1n:4 | A421 | 电流信号 |
8 | 1n:N | N421 | 负极 |
9 | 1n:5 | B421 | 电流信号 |
10 | 1n:N | N421 | 负极 |
11 | 1n:6 | C421 | 电流信号 |
12 | 1n:N | N421 | 负极 |
13 | 1n:IRIG-A | | B码对时+ |
14 | 1n:IRIG-B | | B码对时- |
15 | 1n:KO+ | | 输出+ |
16 | 1n:KO- | | 输出- |
| QT-3200 |
1 | 电源2:4 | D+ | 引自直流屏DC110~220V |
2 | 电源2:5 | D- |
3 | 电源2:7 | PE |
4 | B码+ | 对时+ | 至时钟服务器 |
5 | B码- | 对时- |
6 | COM1:2 | RS485A1 | 至采集终端 |
7 | COM1:1 | RS485B1 |
8 | COM2:2 | RS485A2 |
9 | COM2:1 | RS485B2 |
10 | COM3:2 | RS485A3 |
11 | COM3:1 | RS485B3 |
12 | COM4:2 | RS485A4 |
13 | COM4:1 | RS485B4 |
14 | COM5:2 | RS485A5 |
15 | COM5:1 | RS485B5 |
16 | COM6:2 | RS485A6 |
17 | COM6:1 | RS485B6 |
18 | COM7:2 | RS485A7 |
19 | COM7:1 | RS485B7 |
20 | COM8:2 | RS485A8 |
21 | COM8:1 | RS485B8 |
注：
QT-502频率采集单元
1、电压通道分别是123对应相序ABC；电流通道分别是456对应相序ABC；
2、负极中如果只有一根N就短接；如果每相有进和出，就每相单独接；要看PTCT引过来的线是三相四线还是三相六线；以实际情况接入为准；
3、本表中，电流/电压信号全都引入端子排中；以实际情况接入为准；
4、设备电源AC220V从PDU上取；以实际情况接入为准。
QT-3200核心服务器
1、电源1直接从PDU上取，电压AC220V；
2、电源2从现场直流系统上取，支持DC110~220V，电源线已引到端子排。
柜体内部组成设备说明如下：
1、QT-502频率采集单元

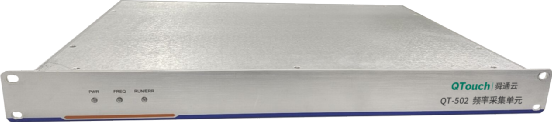

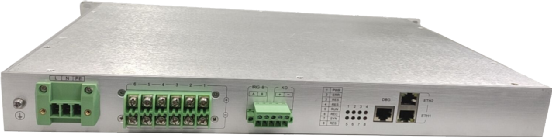

QT-502频率采样单元是满足电力系统新能源一次调频系统高精度高频率采集并网点频率的专用装置。装置支持实现模拟信号的采集与计算并输出高精度频率值的功能，满足实现 0.001HZ 的频率采集精度要求，支持实现刷新时间 100 ms 以内频率值上送功能。满足一次调频系统快速反应、精细操作和高可靠性要求。装置整机高度仅为 1U，紧凑尺寸能有效满足有限空间下的组屏需求。外观结构如下图所示：
产品主要技术规格如下：
项目 | 定义 |
硬件参数 | 处理器(CPU) | PowerPC |
内存 | 1GB |
硬盘 | 128G SSD |
操作系统 | Vxworks |
外部通信口 | 2*RJ45电以太网口 |
面板指示灯 | 运行、告警、频率 |
电源 | 110V-2220V宽范围交直流通用电源 |
外形尺寸 | 19英寸1U标准上架结构 |
输入 | 57.74V/1A*3三相四线 |
对时方式 | 支持电B码 |
性能参数 | 频率采样精度 | ±0.001Hz（0-65Hz） |
电压采样精度 | 0.001V |
电流采样精度 | 0.001A |
通信上送刷新时间 | 100ms |
2、QTouch-3200核心服务器

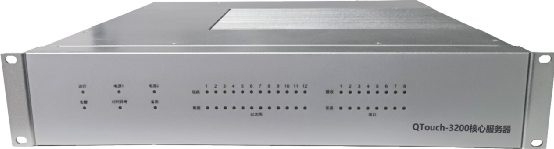

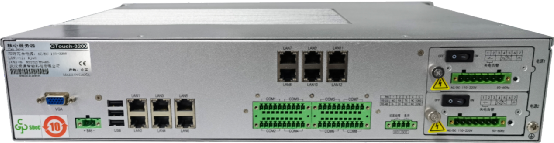

QTouch-3200核心服务器是一款 19寸2U标准上架型核心服务器。提供1个VGA，1个B码对时，3个USB，2路 DO继电器接口，板载固定6个网口，电源支持 AC/DC 220V/110V 50～60Hz 单电源、冗余电源可选(失电告警)；操作系统采用实时Linux系统，搭载最新的Qtouch自主可控跨平台组态软件V3.0版本。外观结构如下图所示：
产品主要技术规格如下：
项目 | 定义 |
主要功能指标 | 处理器(CPU) | 基于 Intel 3955U 2.0GHz |
内存 | 4G |
存储 | 128G SSD |
VGA | 整机提供 1 个 VGA 显示接口 支持分辨率不低于 1024×768 |
USB | 整机提供3个USB2.0接口 |
网口 | 12 个网口 |
串口 | 8 个串口，为 2*10Pin 凤凰端子 接口形式 |
扩展总线 | 提供一个标准PCIE X1扩展槽 |
主要性能指标 | 外形尺寸 | 440mm（宽）×88 mm（高）×375mm（深） |
净重 | 11.25Kg |
温度 | 工作温度： 机械硬盘：-5℃～+45℃ 固态硬盘：-25℃～+55℃ 存储温度：-40℃～+70℃ |
湿度 | 恒定湿热：40℃，95%RH（非凝结状态） |
电磁兼容性 | 符合国际标准 IEC 61850《变电站通讯网络和系统》 符合国标 GB/T 15153-1《远动设备及系统》 辐射骚扰：GB 9254-2008 A 级 传导骚扰：GB 9254-2008 A 级 GB/T 17626.2.2018 静电放电（IV）级 GB/T 17626.4-2018 脉冲群抗扰度（IV）级 GB/T 17626.5-2019 浪涌（冲击）抗扰度（IV）级 GB/T 17626.6-2008 传导抗扰度（III）级 GB/T 17626.12-1998 振荡波抗扰度试验（III）级 GB/T 17626.3-2017 射频电磁场辐射抗扰度（III）级 GB/T 17626.9-2011 脉冲磁场抗扰度（V）级 GB/T 17626.18-2017 阻尼振荡磁场抗扰度（V）级 GB/T 17626.8-2006 工频磁场扰抗扰度（V）级 GB/T 17626.11-2008 电压暂降、短时中断和电压 变化试验（能承受规定电压暂降 100%、持续时间10ms） |
可靠性 | 平均无故障工作时间：MTBF≥30000h 平均维修时间：MTTR≤0.5h |
安全性 | 满足 GB4943 的基本要求 |
机械环境适应性 | 抗振动：能承受严酷等级为 Bm 级的振动响应实验（应能承受频率 f≤9Hz 时振幅为 3mm 及 f＞ 9～200Hz 时加速度为 10m/s²的振动），关机震动。 抗冲击：能承受严酷等级为 Bm 级的冲击实验，半正弦脉冲持续时间：11ms,峰峰值加速度 10g, 关机实验。 |
电源特性 | 输入：AC/50Hz，110V～220V；DC:110V～220V 单电源、冗余电源可选 整机功耗：27.72W（待机状态） 整机功耗：34.5W |
