一、项目概述

微电网是包含分布式能源和负荷的中、低压交/直流电力系统。根据微电网与大电网的连接关系，微电网可分为独立型和并网型两类。其中，独立型微电网与大电网之间没有电气连接，且仅运行于孤岛模式；并网型微电网作为一个可控单元与大电网连接并可工作于并网模式与孤岛模式。

微电网EMS具备对光伏、储能、配电系统、柴油发电进行综合监测、分析、控制的系统模块，主要功能包括：数据采集与处理、报警处理、控制和操作记录(包括人工操作、控制器自动控制、电网能量管理系统自动控制、电网稳定控制、互动服务、优化调度、 安全校核、源网荷储协同优化、负荷管理等)、管理功能、控制和操作（具备各种模式光储、 光柴储、柴储、风光柴储等多种模式无缝切换控制功能，切换时间不超过 20ms 等）、在线统计计算、画面显示功能、人机接口功能、通信接口、系统的自诊断和自恢复、维护功能、权限管理等。

高速公路服务区”光储充+”微电网，是基于微电网的有的是，通过风光互补系统、储能装置、能量转换装置、负荷、监控和保护装置等组成的小型发配电系统。该系统可以工作在并网和离网两种模式下，具有高度的可靠性和稳定性，能够实现电力自发自用、余电上网，帮助各种新能源汽车在调整公路场景下实现多种形式的能源获取，同时能够减少高速公路服务区高昂的电费开支，并为高速公路服务器增加新的利润增长点。

二、系统技术方案

  2.1 系统设计原则

系统的成熟性：在设计过程中，应充分考虑采用技术的成熟性，对不够成熟的产品和技术将不予采用，这对于保证系统的可靠运行具有重要的意义。即采用的技术和产品是经过多次实际考核的，采用后，安装调试完毕后，即能正常运行。

系统的经济性：有效地控制智能化系统建设成本是系统设计应考虑的一个重要因素。不仅要达到系统设计的技术要求，同时也要在合理地范围内控制系统成本，即追求最高的性能价格比，达到功能而其价格是合理的，或者说同类产品中，价格是较优惠的。

系统的开放性：系统设计应采用和遵循国际标准化组织的工业标准，使建成后的系统是一个开放的系统，不仅具有良好的可扩充性和灵活性，而且具有很强的兼容性和可移植性，使系统在运行过程中便于维护，具有更长的生命周期。

系统的可管理性：系统建成后，应具有良好的可管理性。尤其是计算机网络系统，它是整个信息传输的基础，也是各子系统得以正常运行的保障，必须要有切实可行的管理措施及网络安全措施，来保证系统高效、可靠、安全地运行。

系统的可靠性：设计过程中将采取有效的措施来保证系统的可靠性，包括提高系统的冗余能力，增加关键设备的容错性等。即出故障的概率很小，万一出故障后，停机维修的时间很短。

系统的先进性：在设计的当时是先进的，以保证在相当一段时间内，系统不致被淘汰。在保证成熟性和经济性的前提下，尽可能的先进。

  2.2 系统主要特点

1）系统采用四层架构，分别为：采集层、传输层、服务层和应用层。其中采集层负责采集所有设备的数据，传输层主要负责将设备采集的数据上传到服务端，服务层主要为系统核心层，包括数据的存储、计算；应用层主要负责系统的业务实现和展示。

2）系统采用具备边缘计算能力的通讯管理机采集和传输数据。根据采集的设备种类较多和数据量较大，在采集层使用通讯管理机将数据进行集中采集，统一发送到服务端。通讯管理机带边缘计算能力，可以辅助计算相关数据后，再打包传输到服务器，减轻服务器的通信和计算压力。

3）系统采用组态方式绘制系统图。系统支持用户根据实际监控需求绘制主系统图、网络拓扑图等，并可将采集的数据直接关联到系统图上，最大程度地支持用户自由编辑和配置。

4）系统具备并网和孤岛两种模式控制算法，并且可以控制两种运行模式之间的平滑切换。

5）系统可以对负荷用电进行长期和短期的预测，通过预测分析实现对微电网系统的高级能量管理，使之达到高效安全运行。

6）系统支持跨平台运行，可部署在windows、linux等操作系统上运行，也支持全国产化的平台。

  2.3 系统性能指标

    1）可靠性指标

• 系统年可靠率> 99.9%；

• 单元（模块）器件平均无故障时间 > 50000小时；

• 重要（关键）器件平均无故障时间> 100000小时；

    2）运行寿命指标

• 所有设备的寿命在正常使用（具备一定备品）条件下不少于15年；

• 所有设备在给定的性能指标下运行，连接4000小时内不需要人工调整和维护；

    3）实时性指标

• 遥测量越死区传送时间< 3秒；

• 遥信变位传送时间<2秒；

• 遥控、遥调命令传送时间<1秒；

• 系统实时数据扫描时间1~10秒（可调）；

• 计算机远程网络通信中实时数据传送时间<3秒；

• 画面响应时间<2秒；

• 画面实时数据刷新周期1~10秒（可调）；

• 存储最小时间时间为1min，数据永久保存；

    4）准确性指标

• 遥测正确率>99.5%；

• 遥信正确率=100%；

• 遥控准确率=100%；

• 遥调准确率=100%；

• 站内分辨率≤2ms；

• 系统事故追忆(PDR)时间；

• 系统事故前追忆时间 15 分钟；

• 系统事故后追忆时间 15 分钟；

    5） 系统负载率指标

电网正常情况下：

• 在任意 5 分钟内，服务器 CPU 的平均负荷率≤20%；

• 在任意 5 分钟内，MMI 工作站 CPU 的平均负荷率≤30%；

• 在任意 5 分钟内，主站局域网的平均负荷率≤10%；

电网事故状态下：

• 在任意 1 分钟内，服务器 CPU 的平均负荷率≤30%；

• 在任意 1 分钟内，MMI 工作站 CPU 的平均负荷率≤40%；

• 在任意 1 分钟内，主站局域网的平均负荷率≤20%；

• 三、数据采集与传输

  3.1 采集方案

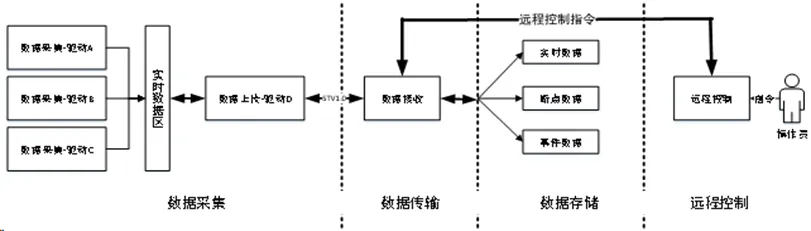

系统按照完整的数据链将流程分为：数据采集、数据传输、数据存储和远程控制四个部分。数据采集层与各类传感器设备进行数据的直接通讯和交互，它们是工作在最底层。数据传输层使用TCP SOCKET方式，并采用上行协议将数据传输到服务器。数据存储层是整个应用的核心，也是系统建设中的重点内容。远程控制层是根据项目实际需求添加的功能，远控由WEB前端发出指信，转交由前置通讯服务器后发送到设备端，由设备执行控制命令的动作，并及时反馈控制结果。四个工作模块的协同工作流程示意图如下：

    1）数据采集规范

根据项目实际采集量的需求，系统中将数据分为如下几类：配电数据、光伏数据、路灯数据、充电桩数据、水表数据、气表数据和中央空调数据。为了灵活配置数据采集信息和随时可以产生增量数据，我们将所有的采集量信息进行了编码，以编码的方式来管理和维护数据采集项，所有的数据传输、平台数据检索都以编码为统一的接口。

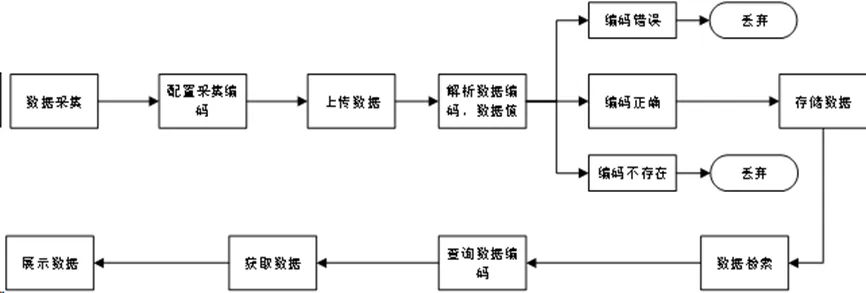

    2）采集项编码工作示意图

如下图所示为：采集项编码在数据工作流中的示意图

  3.2 数据传输

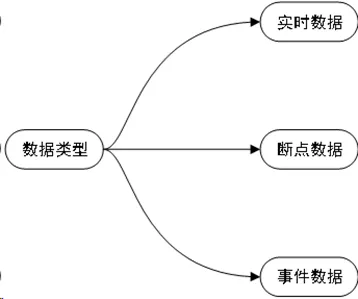

数据传输是将设备中实时采集到的数据根据系统的需求上传到服务器的过程，我们根据数据产生的频率、数据的性质对上传的数据进行了分类传输，一来可以保证数据传输的实效性，二来可以保证数据的连续性。数据主要分为三类：实时数据、事件数据和断点数据。

1）实时数据

实时数据分为高频实时数据、定时存盘数据和触发存盘数据。

高频实时数据是指设备采集后立即上传，并需要实时显示的数据，这类数据上送的频率非常高，为保证系统的稳定和较平衡的负载，建议设定实时数据上传的频率>=2秒，为避免造成海量数据的存储负担和无实际意义的数据拉低对整个系统的访问速度，高频实时数据会直接刷新到页面。

定时存储数据是指需要存储到数据库中的数据，这类数据会根据设置的存储时间定时写入到数据库中，应用系统根据业务功能的需要，查询指定时间段的数据，或者以此进行统计分析。

触发存盘数据是指达到某一条件后，设备将采集到的数据上传到云平台。如开关量数据，只有检测到开关量变位，才触发上传。

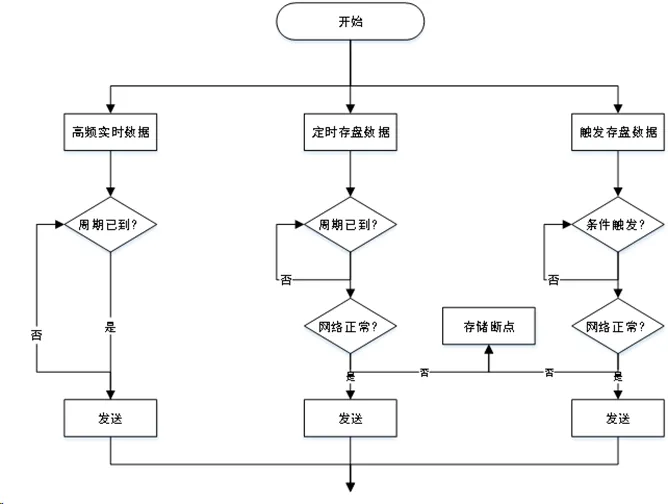

系统所有的数据报表、应用功能和数据统计都是以存入到数据库中的定时存储数据为母本实现业务功能。实时数据上传工作示意图如下：

    2）事件数据

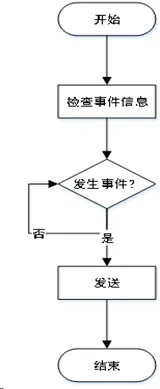

事件数据主要是指产生的报警数据，如模拟量设定了上下限，如果实时数据超过上下限的界值，就会产生事件数据；如开关量发生了变位，也会产生事件信息。事件信息为主动触发，主动上传到平台。事件数据上送的优先级为最高优先级。事件数据上传工作示意图如下：

    3）断点数据

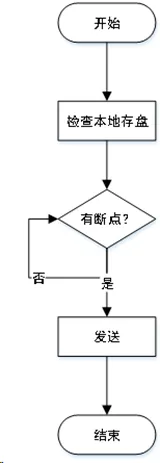

断点数据是指产生通讯故障或者服务异常，采集端网络发生故障连接不到服务器，或者GPRS流量使用完，或者服务器停止工作，此时设备采集到的数据不能顺利上传到平台，就会存储到网关设备中，待网络通信恢复正常后，设备会将此类数据继续上传到平台中，以保证数据的完整性。断点数据上传工作示意图如下：

  3.3 数据存储

数据存储是将设备数据上送到云平台后，云平台根据系统功能对数据进行分类存储。为避免一期项目中发生的所有数据都定时存储到一张表中，造成单表数据量庞大，平台数据检索困难等一系列问题。在此次项目中，我们根据数据采集项进行分类存储。分类原则如下：采集原始数据、事件数据和静态数据三类。其中原始数据是指设备上送的实时存盘和触发存盘数据，事件数据是指产生的报警信息，静态数据是指手动录入平台的档案信息类数据。

另外，随着项目数量和时间的增加，原始数据和事件数据的数量也会逐渐增加，随之带来的影响就是数据库的读写压力会越来越大，系统访问速度也会越来越慢。为及早避免此问题的发生，在本次系统数据库的设计中，我们根据业务的功能、时间和项目的基数为依据，进行分库分表的操作。在系统数据库的详细中会再对此问题做详细的设计，本文档不再此对其详细介绍。

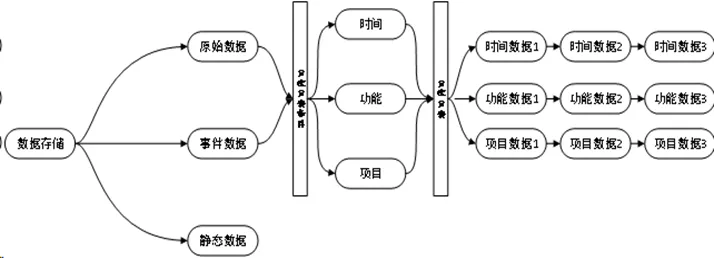

上图中简述了数据存储系统中对数据进行裂变，按照时间、功能和项目进行拆分的示意图。

  3.4 远程控制

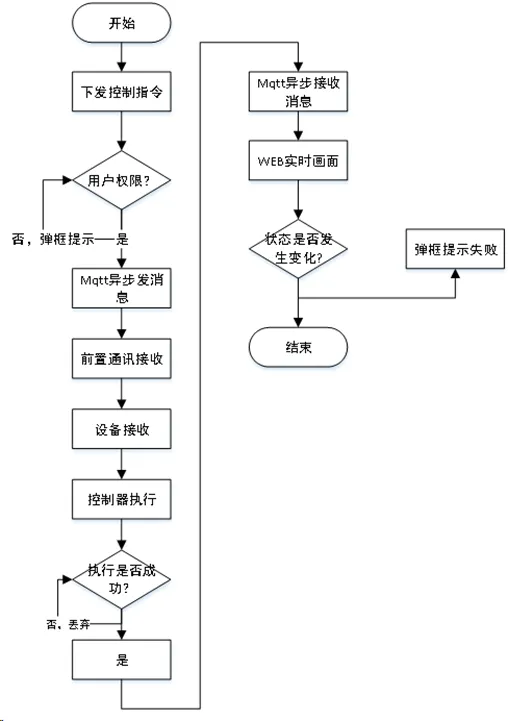

远程控制是指由WEB客户端操作人员下发控制指令，经由前置通讯服务器转发给指定的设备执行的动作。远程控制的内容，在本次系统中我们设计增加模拟量的输入和开关量的输入。为保证每个控制指令的正确操作，增加安全性和可视化效果，每个操作都会记录到系统数据库，下发指令的权限也会根据系统权限进行匹配。控制结果以实时画面的形式显示在当前系统中，供操作人员观察。下图为远程控制指令由WEB前端触发到设备执行过程的流程示意图。

  3.5 特别说明

为满足系统建设的要求，所有需要采集的设备需要具备通讯接口、通讯协议文本。所有采集点信息必须有明确的文档记录，并按系统要求进行布线和施工。对与既有设备无法提供通讯接口或者通讯协议的部分，根据现场条件适当加装设备以达到采集目的。

  3.6 采集指标

（1）各风电、光伏逆变器信息（发电状态、功率，交/直流断路器状态，直流侧电压、电流，交流三相电压、频率、电流，温度，各类报警信息等）；

（2）储能变流器信息（充放电状态、功率、交/直流断路器状态，直流侧电压、电流，交流三相电压、频率、电流，温度，各类报警信息等）；

（3）电池管理系统信息（充放电状态、功率、接触器状态，SOC、SOH，直流侧电压、电流，单体电池电压、温度，各类报警/保护信息等）；

（4）并网配电柜各多功能电表信息（相电压、线电压、三相电流、有功/无功功率、视在功率、功率因数、频率、有功/无功电度等）；

（5）用户配电柜各多功能电表信息（相电压、线电压、三相电流、有功/无功功率、视在功率、功率因数、频率、有功/无功电度等）；

（6）储能户外柜信息（空调信息、消防系统信息）；

（7）柴油机系统（运行模式、功率、交流断路器状态，交流相电压、线电压、三相电流、有功/无功功率、视在功率、功率因数、频率、有功/无功电度等）；

（8）氢燃料电池系统（运行模式、功率、交流断路器状态，交流相电压、线电压、三相电流、有功/无功功率、视在功率、功率因数、频率、有功/无功电度等）；

  3.7 设备清单

    微电网典型配置如下：

• 分布式光伏发电，容量：300kW；

• 储能系统，200kW/500kWh；

• 快充：60kW（双枪）* 6；

• 交流并网柜，并网/离网双切；

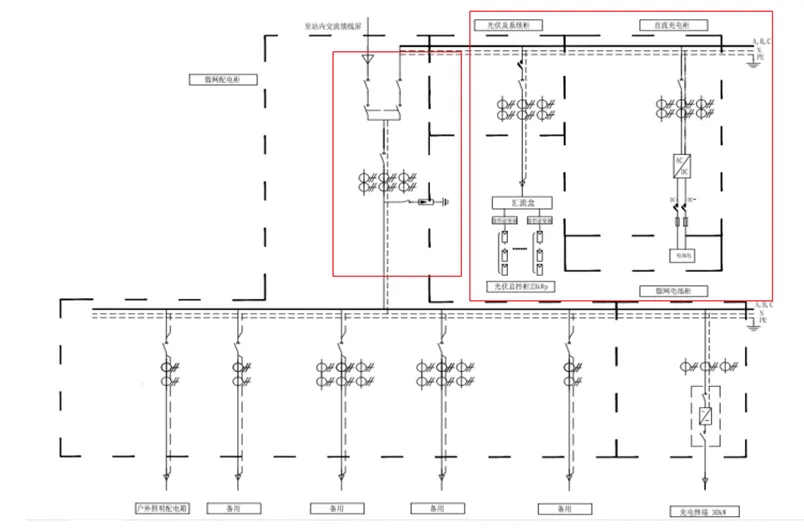

    微电网典型结构图如下：

    1） 光伏系统

选用当前效率最优的550单晶硅组件，2304 * 1096mm，单板面积约为2.4平方米。

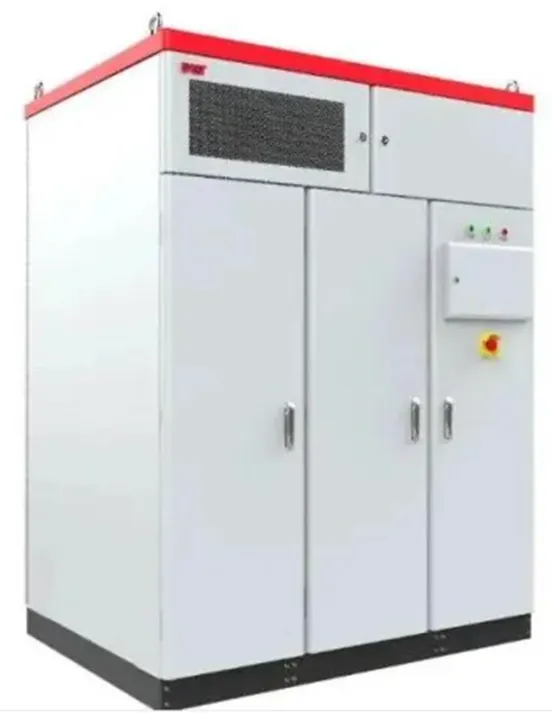

    2） 储能系统

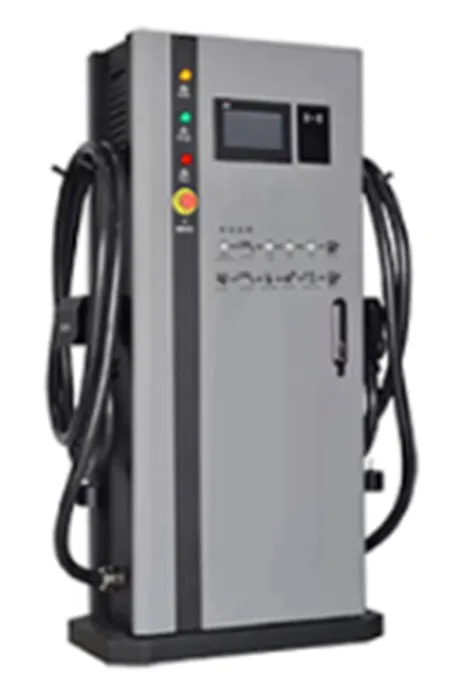

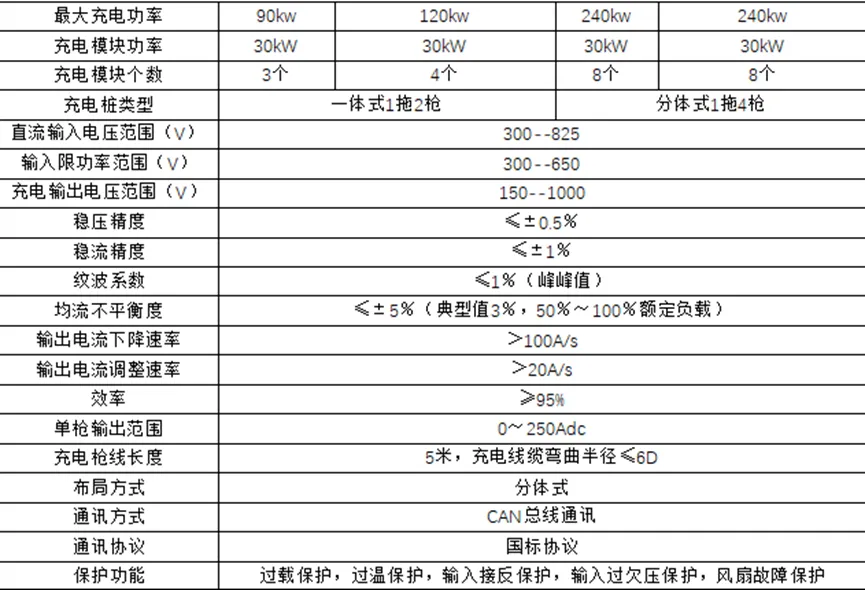

    3） 充电桩

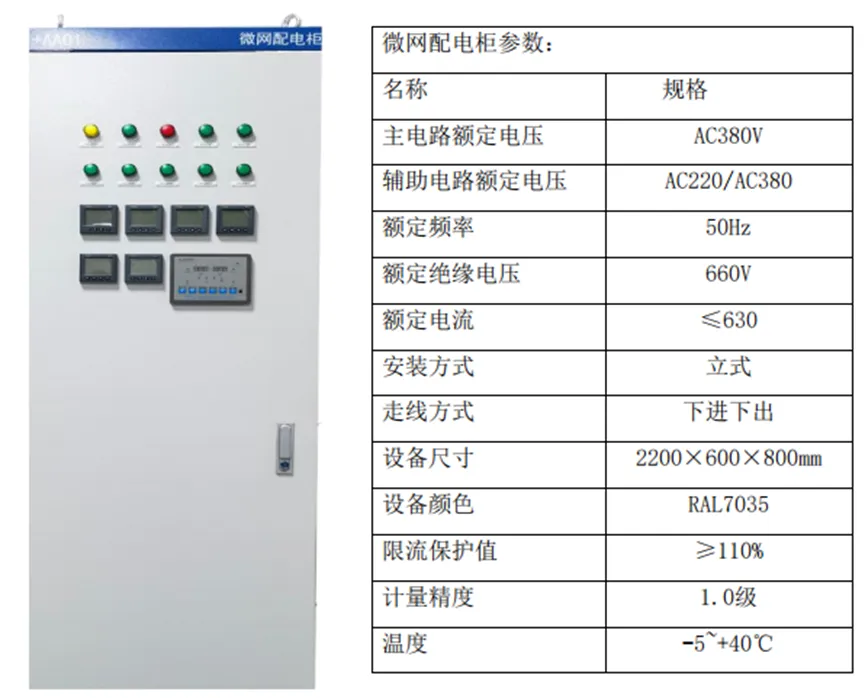

    4） 配电柜：提供电源输出设备，含双切开关，3路变电站内照明出线以及各柜体出线，分别接光伏柜、储能柜、直流充电桩。
