1、系统概述

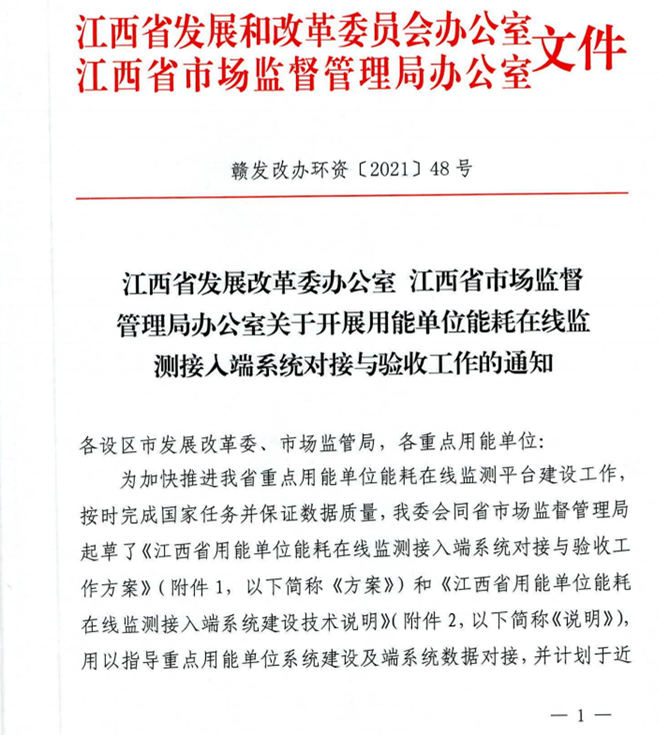

江西ZC半导体有限公司是一家专业从事LED外延片和芯片的研发、设计、制造与销售为一体的高科技企业，市场占有率在LED芯片领域己达到全球前三，获得了国家高新技术企业、国家绿色工厂、省级绿色工厂、省级工程研究中心认定。江西ZC半导体有限公司作为年综合能源消费量一万吨标准煤及以上的重点用能单位，严格按照江西省发改委和江西省市场监督管理局会同起草的《江西省用能单位能耗在线监测接入端系统对接与验收工作方案》和《江西省用能单位能耗在线监测接入端系统建设技术说明》,执行重点用能单位系统建设及端系统数据对接事宜，积极配合江西省重点用能单位能耗在线监测平台建设工作， 按时完成国家任务并保证数据质量。
部署在江西省发展改革委和江西省市场监督管理局共同建设的 “江西省用能单位能耗数据在线釆集与监测公共平台”，接收、存储、汇总、分析江西省内重点用能单位能耗在线监测数据，为江西省相关政府部门、重点用能单位、社会公众提供应用服务。
武汉舜通智能科技有限公司为江西ZC半导体有限公司提供了功能全面、易学易用的企业能源管理云平台、符合国家信息安全认证的的独立双主机“2+1”（外网主机、内网主机+安全数据交换单元）架构的端设备和宽温和低功耗嵌入式linux操作系统能耗数据采集器，通过端设备以xml格式稳定上传至江西省用能单位能耗数据在线釆集与监测公共平台。武汉企业能源管理云平台易于实施和扩展，易于根据客户的需求定制化调整，并具有很强的性价比。

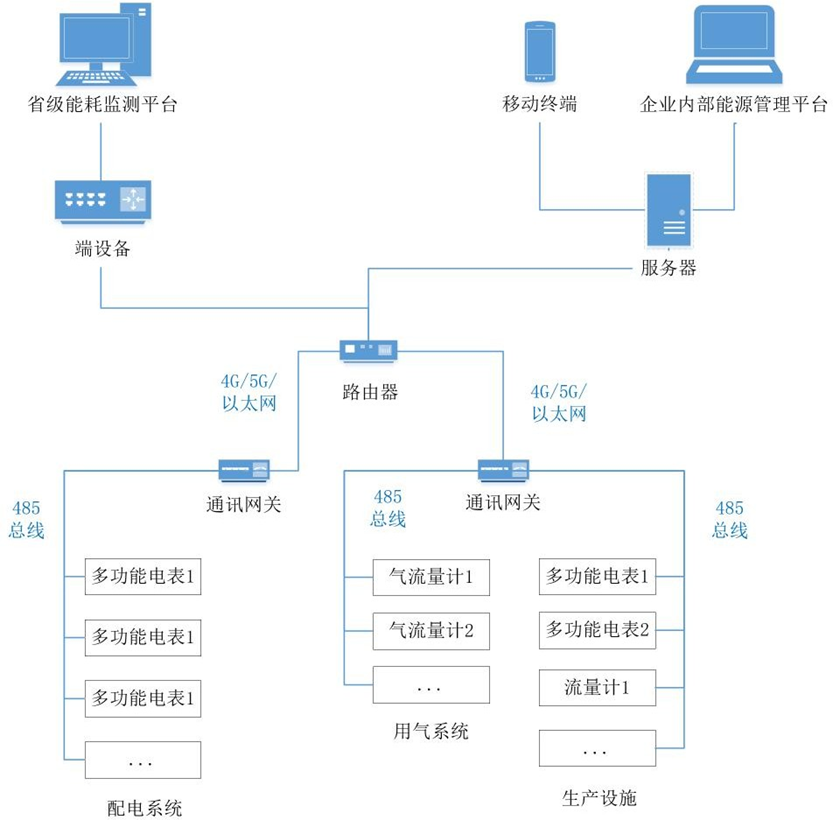

2、系统结构拓扑图

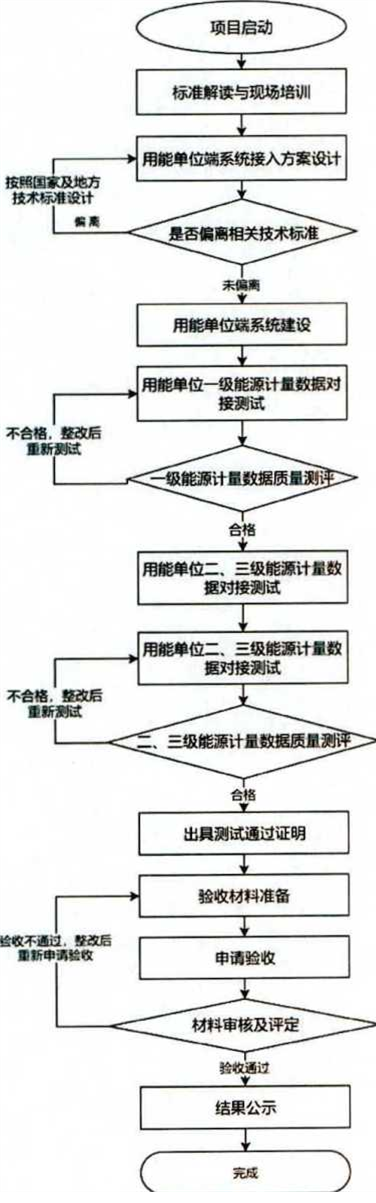

3、上传流程
用能单位能耗在线监测接入端系统建设、对接与验收共分为12 个环节。整体流程如下：

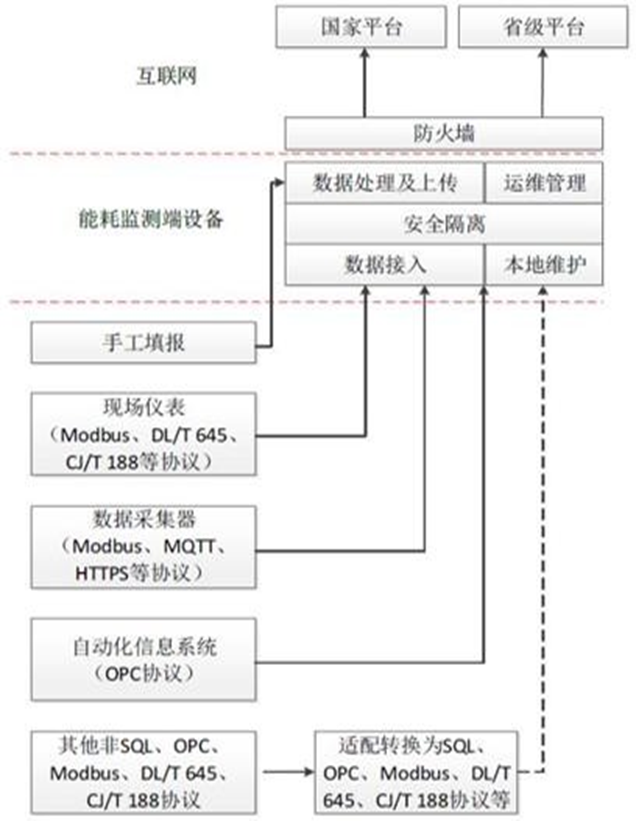

4、系统功能组图
按照《NHJC-06-2018 重点用能单位能耗在线监测系统技术规范第6部分 端设备技术规范》要求，明确现场系统功能组图，以及数据流向。

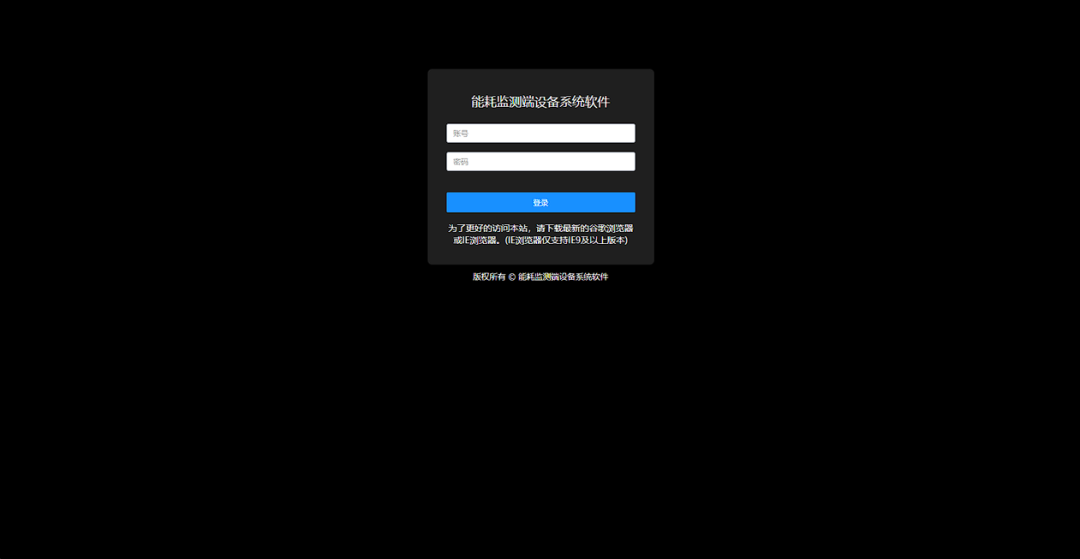

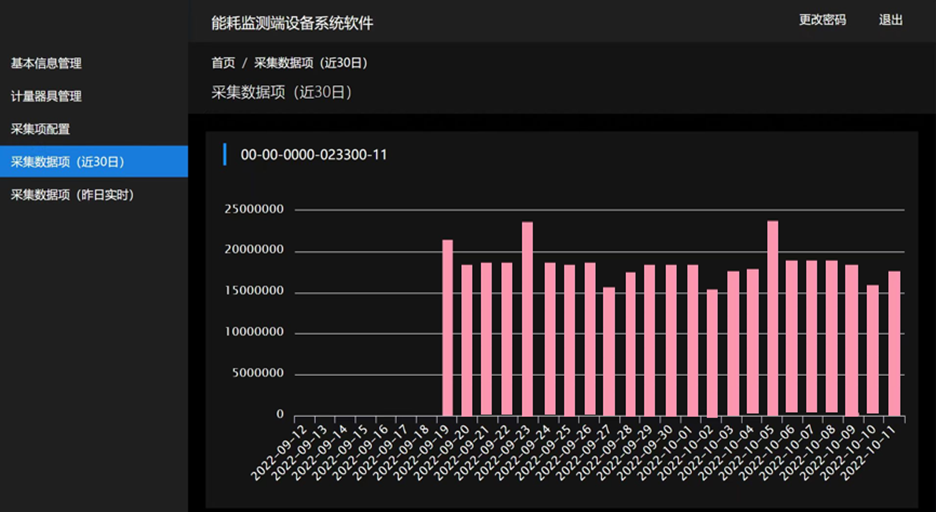

5、端设备介绍
6、能源计量点采集清单
7、企业能源管理平台主要功能

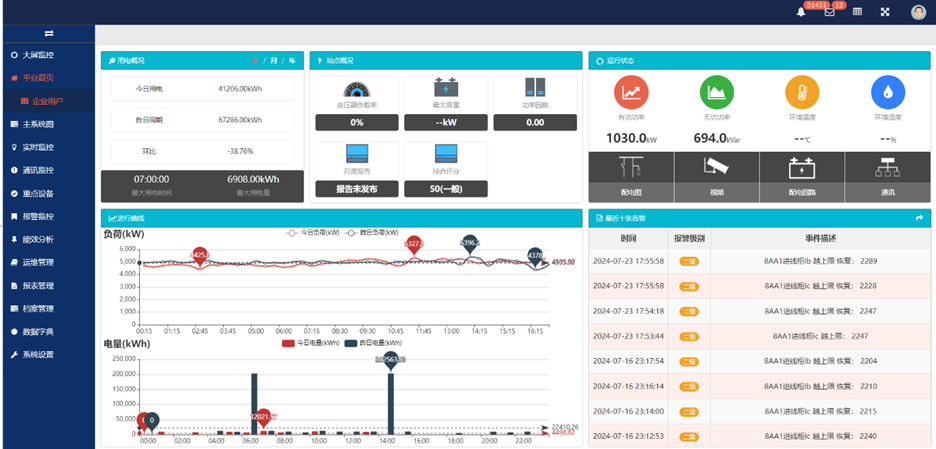

（1）企业概况
用电概况：显示日、月、年用电环比，最大量及发生时间；
站点概况：显示站点的基础信息——电压等级、变压器台数、装机容量、运行容量、测控装置数量、通讯装置数量；
运行状态：显示当前最新时刻的有功功率、无功功率、环境温度、环境湿度，以及配电图、视频监控、用电参数等其他页面跳转入口；
运行曲线：以曲线图形式显示所选站点的当日用电电量以及用电负荷数据；
最近告警：显示最近未完成十条报警信息，并且可跳转至报警分析页面查看更多。

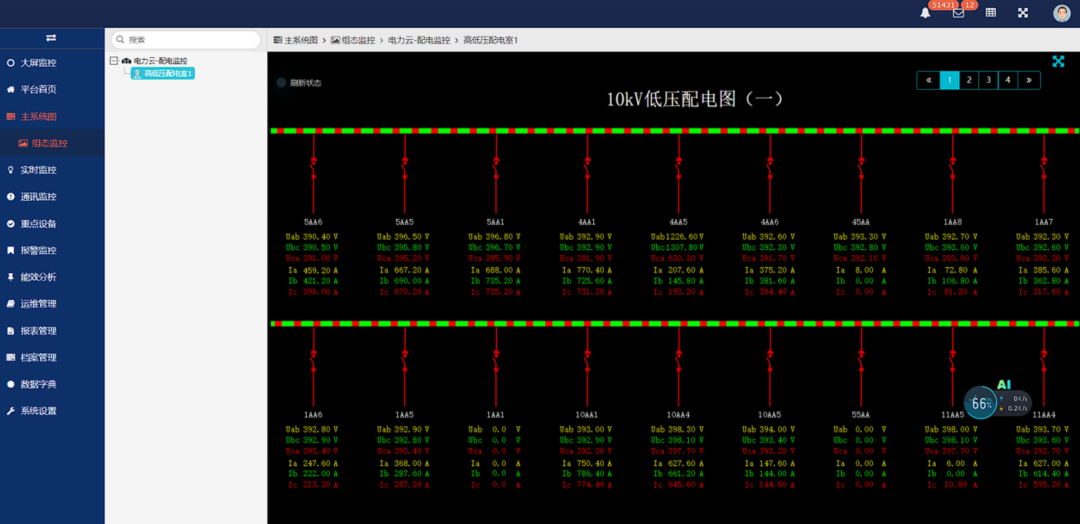

（2）电气图
加载用户站点一次接线图，一次接线图与现场设备实时关联，实时在一次接线图图上反馈设备数据采集状态，设备运行状态，实时数据值和开关状态。

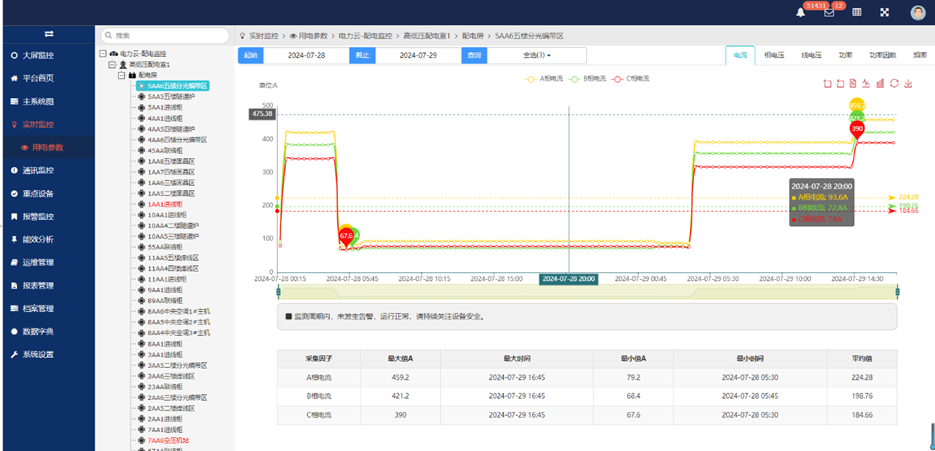

（3）实时监控
以曲线图的形式显示功率因数、电流、线电压、相电压、总有功功率、总无功功率、总谐波电流值、总谐波电压含有率、三相温度的采集值，并将对应最值、平均值以表格形式在页面下方进行分析展示。

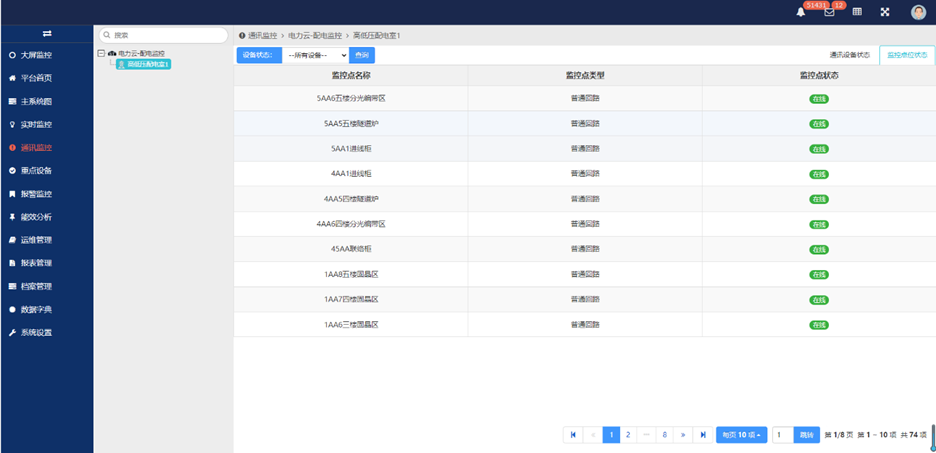

（4）通讯监控
实时显示绑定站点的设备通讯状态、监控点位状态。
（5）报警监控
将各站点的详细报警信息以表格的形式进行分析展示，并且可以进行确认，派单，删除等操作：
可按时间筛选显示的报警信息；
可按站点筛选显示的报警信息；
可按报警等级筛选显示的报警信息；
可按报警信息的当前状态筛选显示的报警信息；
可直接搜索报警编号显示报警信息。

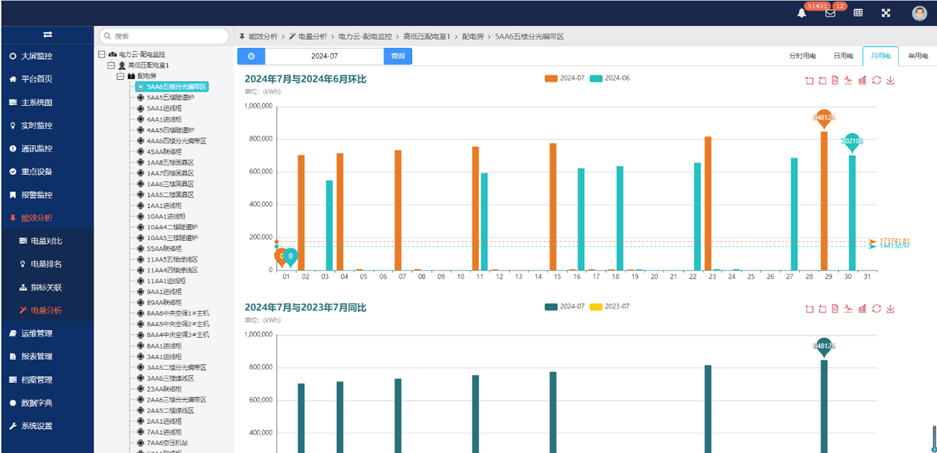

（6）能效分析
实现对实时用能状态的监视，关注能源的实时消耗情况，通过图形画面、趋势棒图的方式对实时数据、实时曲线和历史数据进行查询和分析。并支持多个测点进行同比、环比、对比分析。

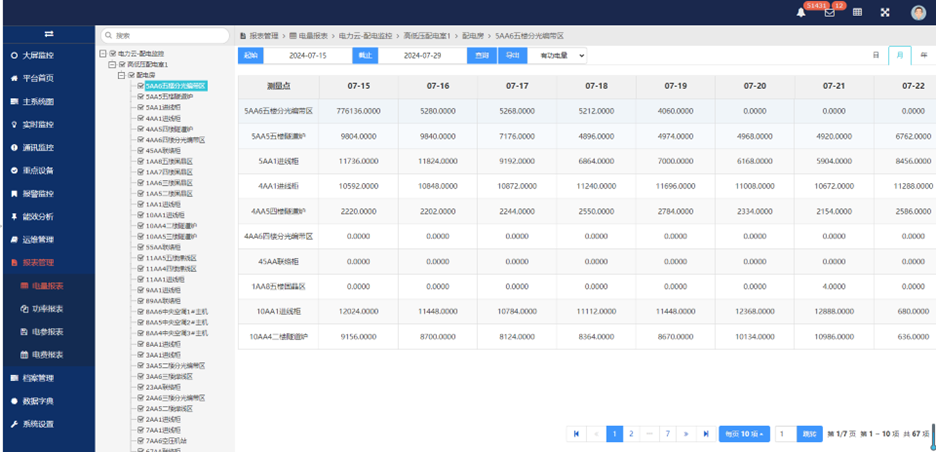

（7）报表管理
为企业的中、高层管理人员提供有关企业的能耗数据统计结果汇总和分析结论展示，确保管理人员能够直观、清晰地了解到当前企业的真实能耗状态和水平，辅助用户制定进一步的能源运行管理策略。

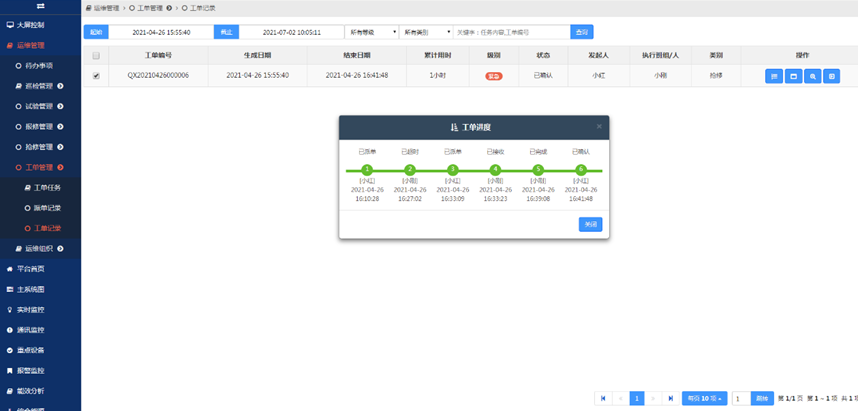

（8）运维管理
标准化运维流程与制度，运维计划可查询，运维任务可追溯，提高运营管控能力，降低运维成本。将运维流程从传统的纸质人工审批转移到平台审批，实现无纸化办公，方便用户合理分配人员，更加高效的对配电系统进行维护。
8、系统总结
重点用能单位能耗在线监测系统是一套以节能降耗为核心目标的能源在线监测与分析管理系统。除通过计量仪表、工控系统等采集、汇总本单位能耗数据，将能耗数据、产量数据、经济数据及企业基础信息定期上报至上级省市平台。
还可通过对重点用能单位的节能设备、主要工艺设备、主要耗能设备的能耗和工况进行全面监测、诊断与分析，采用设备节能、工艺优化节能、管理策略优化节能等多种手段相结合的方式，为重点用能单位提供适应用户生产线工艺工况差异化特点的系统节能产品、节能策略方案、节能管理与服务平台，进而构建“企业(集团)能源管控中心”为重点用能单位经济用能、合理用能提供产品、技术、策略、方法和信息支持。
武汉舜通智能科技有限公司已经为武汉、长沙、南昌、惠州、贵州、西安、乌鲁木齐、上海等全国很多城市的工业企业完成政府能耗上报工作。
