ST-830储能装置

作者：舜通智能 来源：www.sitcsys.com 发布时间：2022-06-17 热度：0

一、概述

        随着我国新能源产业的迅速发展，能源革命持续深入，储能作为未来能源系统发展的关键支撑，日渐成为各方关注的重点。储能将是影响未来能源格局的关键技术，对其接入能量系统的安全稳定高效运行、提高能源综合利用效率、促进新能源产业发展、推动能源战略转型的具有重要意义。储能在电力系统中有着广泛应用，涵盖发电、输电、配电和终端用户的所有方面。
        工商业配置储能系统的优势如下：
        1）减少用电成本：利用峰谷电价差之大，企业可以通过谷电峰用，节约用电成本。
        2）实现系统备电：在电网掉电时，储能系统给予支撑，实现负荷正常运行，减少掉电带来得经济损失。
        3）利用储能设备替代峰值时变压器得容量，使用户降低变压器使用的成本，减少变压器投资扩容的周期。
        4）提供系统可靠性：稳定系统输出，改善能源的可调度性，同时可改善电能质量。
        武汉舜通智能科技有限公司致力于提供面向“荷源网储”的整体能源解决方案，ST-830工商业储能装备是多能互补、微电网运行的核心能源装置，既可并网运行，也可以离网与光伏、充电桩组成光储充一体化系统。该产品是公司的核心智慧能源产品，可实现从电池包到EMS的整体方案供应。

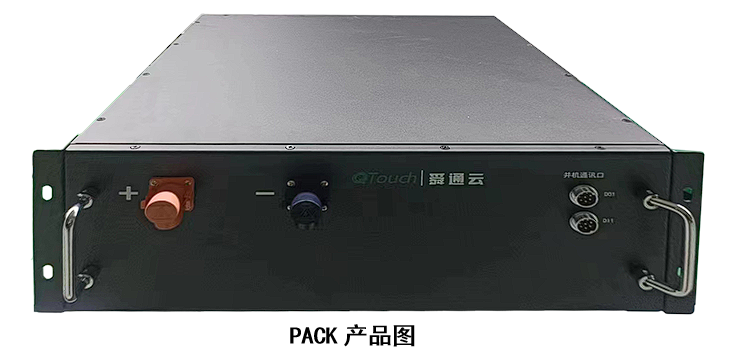

二、Pack电池包

  2.1产品特点

        储能PACK模组采用先进磷酸铁锂电池，具有高安全性、超长循环寿命、优越的倍率充放电性能，绿色无污染等四大特点；系统能量密度高，充放电转换效率高；内置的BMS电池管理系统具有多项保护功能，系统灵活可靠，可扩展升级；模块化程度高，结构简单，便于安装及维护。

  2.2PACK参数

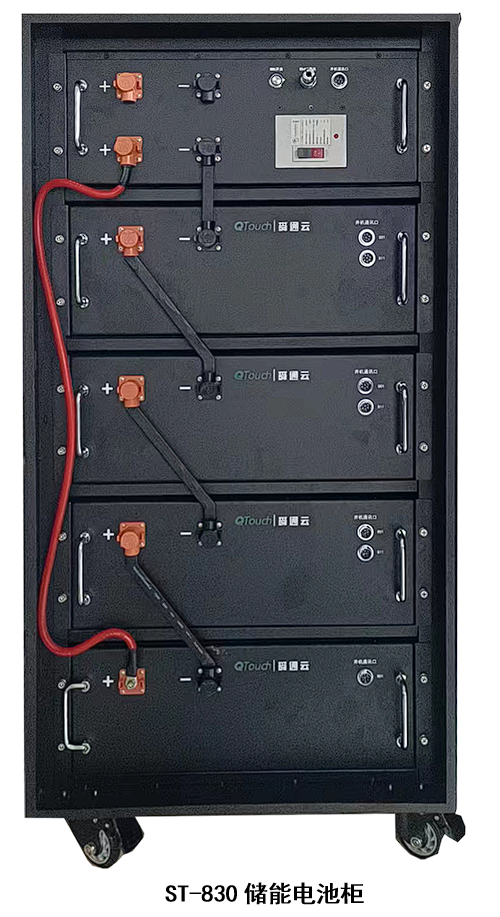

三、储能电池柜

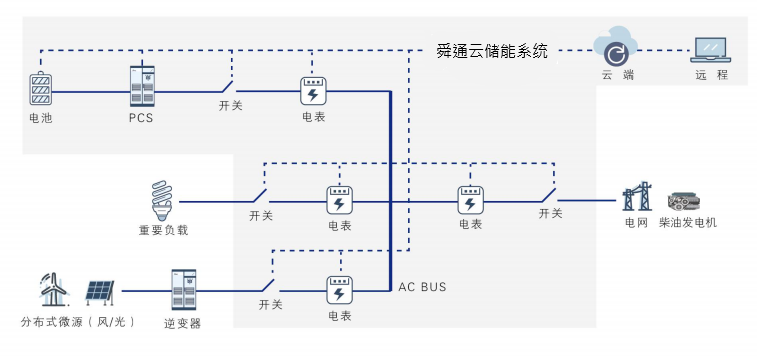

  3.1系统拓扑图

  3.2电池箱参数

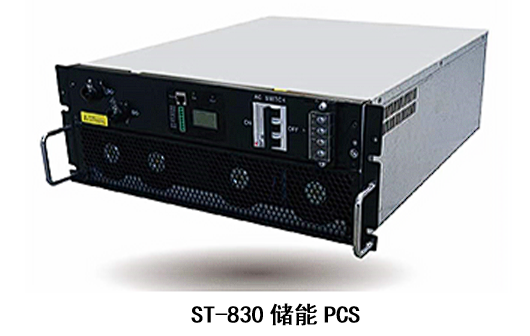

四、储能PCS

        蓄电池组连接至PCS装置，PCS装置通过智能配电单元与负载连接和并网。PCS装置通过Ethernet接口(或RS485接口)与EMS通讯，EMS通过RS485 接口与PCS装置、BMS以及智能电表通讯，实现储能系统的能量调度。

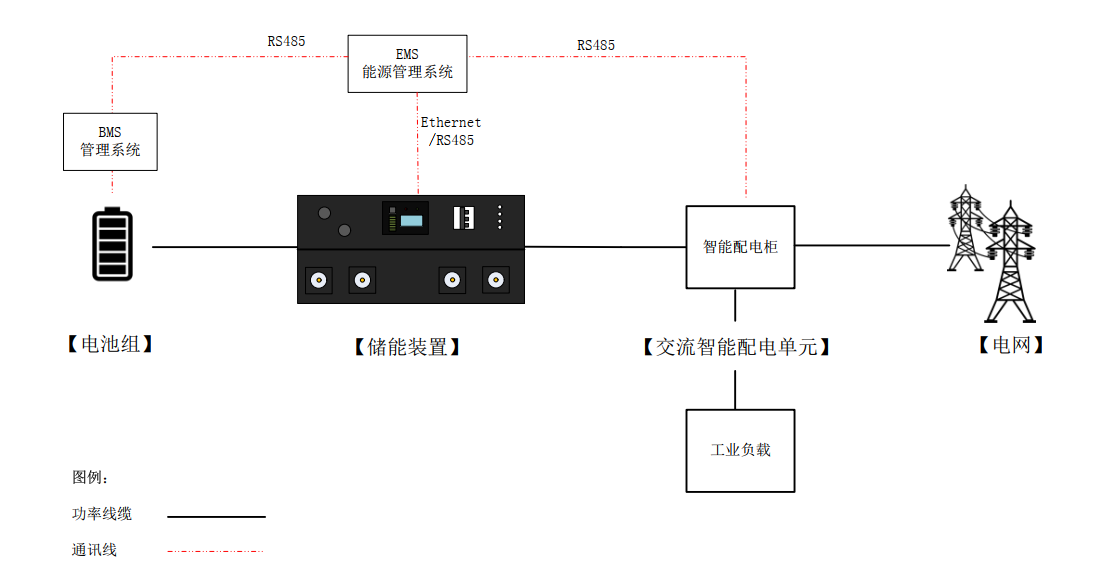

  4.1系统结构图

        储能系统结构图如下，储能PCS将数据实时推送至EMS 或其他上位机系统。

  4.2技术参数

        储能变流器（PCS）技术参数如下表所示：

五、储能EMS

  5.1系统网络结构

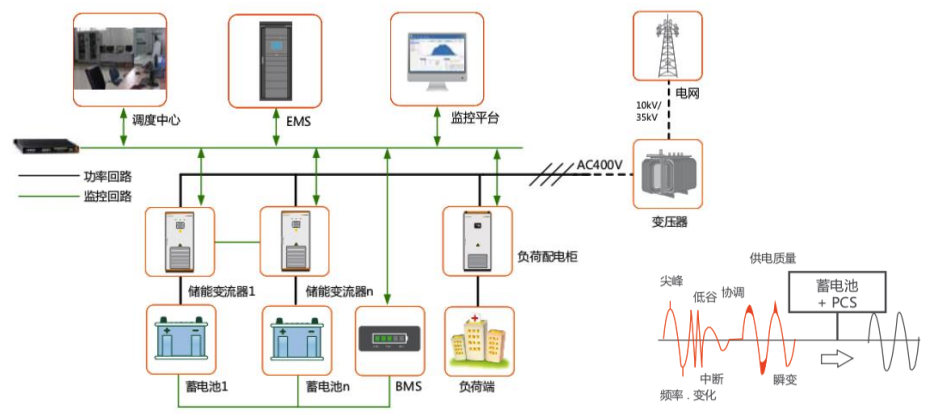

        储能EMS应用层通过与PCS的交互实现有功功率控制、无功功率控制、黑启动控制、调峰调频等储能特色功能，可以满足绝大多数储能项目的功能需求，实现储能经济利用提供了完善的、可实话的技术手段。系统结构示意图如下图所示：

  5.2技术特点

        QTouch舜通云储能EMS技术特点如下：
        （1）储能EMS对储能电池的实时运行信息、报警信息进行全面的监视、并对储能进行多方面的统计和分析，通过可配置的接口，能够对储能系统按照设定的曲线自动控制，以及按照配置的参数自动保护，实现对储能的全方面掌控；
        （2）高效的图形组态、模板管理、数据库管理、算法配置等工具。简单易用，能大大缩短工程实施的周期；
        （3）独特的储能优化算法，在电池状态不好的情况也能够保持系统的优化运行，系统稳定性强。
        （4）系统具备跨平台运行特性，可运行在windows、linux、国产操作系统平台；

  5.3功能参数

        储能EMS系统包含运行监测、故障告警、参数设置、数据报表、曲线显示以及应用工具主要检测信息包含：储能电池信息、电量信息、功率曲线、PCS 总充电量放电量和负载有功功率微电网EMS主要包含数据采集、数据处理、报警处理、人机交互、实时统计、能量管理等功能。

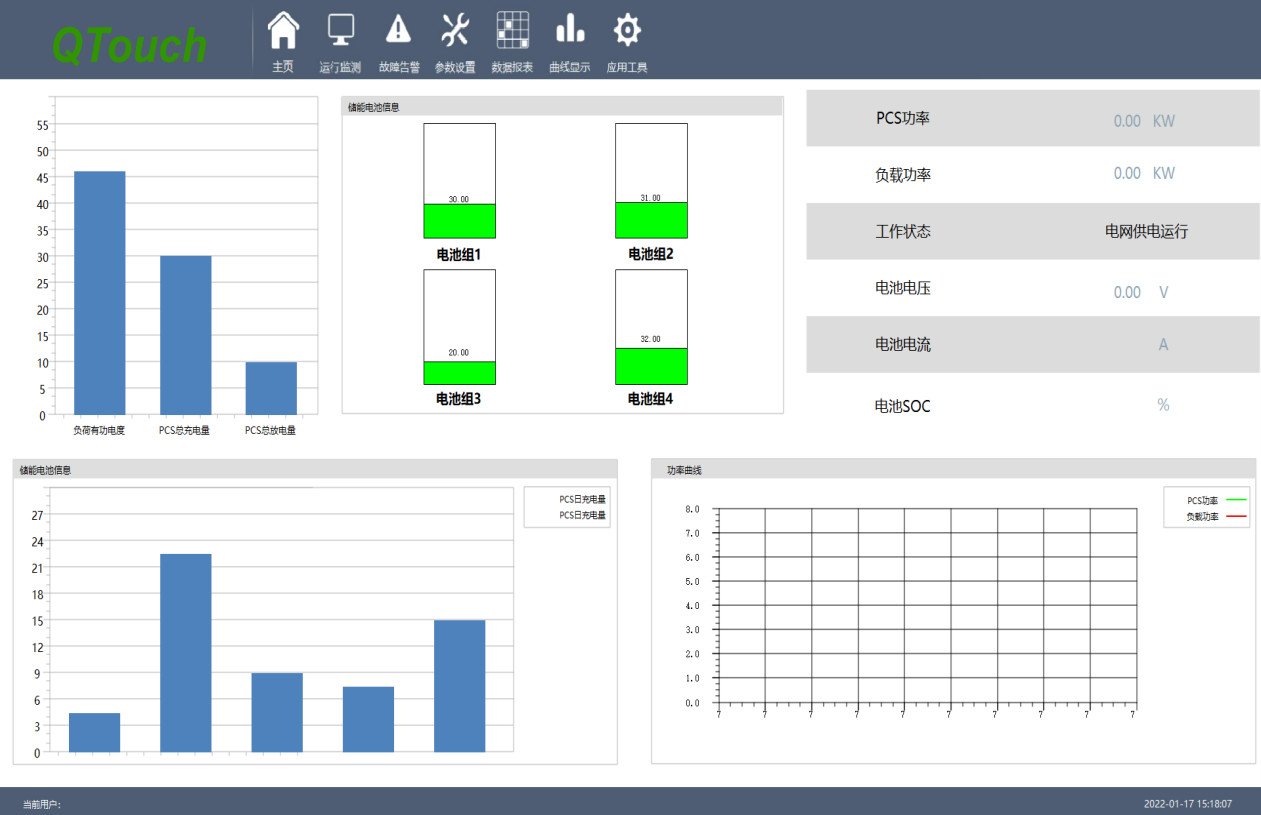

        储能EMS主要核心参数主要包括五个模块分别是如储能电池信息（包含系统 SOC，系统 SOH ，电池单体最高最低温度）、电量信息（包括 PCS 日充电量以及放电量）、功率曲线（PCS 功率以及负载功率）、PCS 总充电量放电量和负载有功功率的柱状图和包含了 PCS 功率等数据的数据显示区域，如下图所示：

        储能EMS系统主要针对储能项目监控数据量大、运行方式多样等特点设计开发，基于一体化平台实现对储能一体化采集、一体化存储、一体化监控、一体化控制。具备可靠、易用、经济的特色；通过在多个工程项目的应用，充分验证其高可靠性、高稳定性功能特点。
