QTouch实现PLC远程运维介绍

作者:武汉舜通智能 来源:www.sitcsys.com 发布时间:2021-08-26 热度:0

一、概述
       在工业物联网和智能制造的浪潮下,设备制造厂家和生产工厂需要一整套的远程信息化系统。利用物联网技术,通过PLC进行信息采集、控制,将PLC连入物联网网关从而进行设备的运行数据远程采集,对设备远程维护,实现高效解决故障,远程调试节省差旅及人工成本。
       由武汉舜通公司构建的远程运维网,PLC通过SmartDAQ智能通信网关接入网络,用户只需在远程同时接入运维网络,就可以对PLC进行在线编程下载程序,同时也可以通过远程运维管理工具对SmartDAQ进行在线编程,对PLC进行本地的采集,并将采集的数据接入到平台。

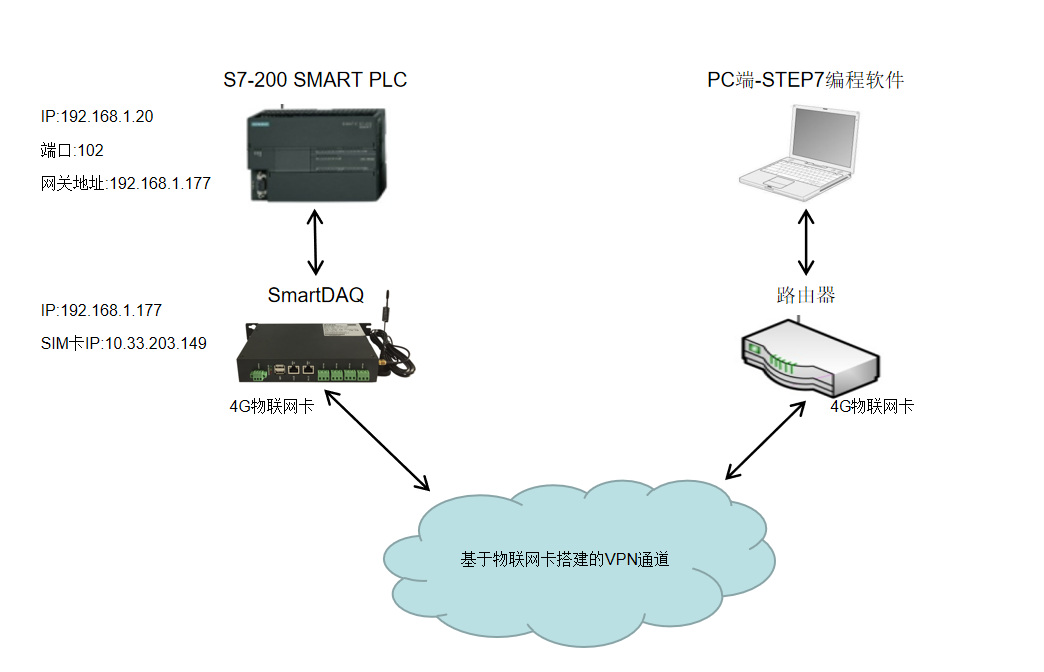

二、PLC远程运维方案示意图


       此方案是通过4G物联网卡组网的方式来实现PLC的远程运维。首先将SmartDAQ设备与路由器共同插入带有4G物联网卡,使两个设备建立连接;PC端接入路由器网络,使PC端能通过网卡的VPN通道连接上SmartDAQ设备;再通过路由转发的方式将PC端传输到SmartDAQ设备上的数据发送到与S7-200 SMART PLC相接的网口上,由此实现了PLC的远程管理功能。


三、操作流程
1)登录SmartDAQ设备的远程管理工具,将配置文件更新到SmartDAQ设备中,更新完成后重启SmartDAQ设备。

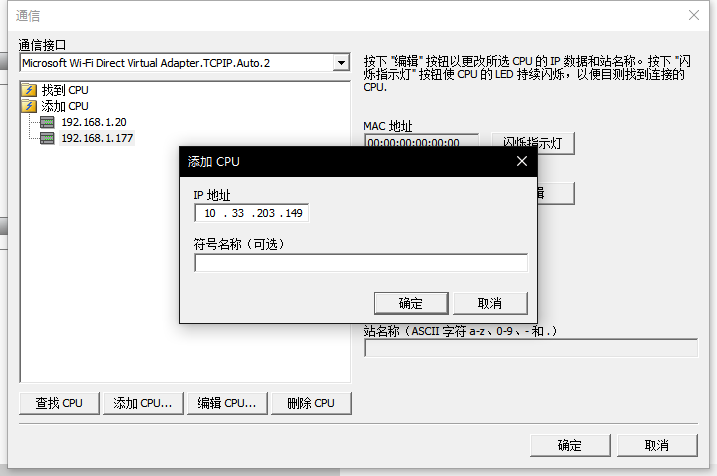

2)打开STEP7编程软件,手动输入设备的IP地址来连接上PLC设备。

       注:必须手动添加设备,且IP为SmartDAQ设备上4G物联网卡的IP。

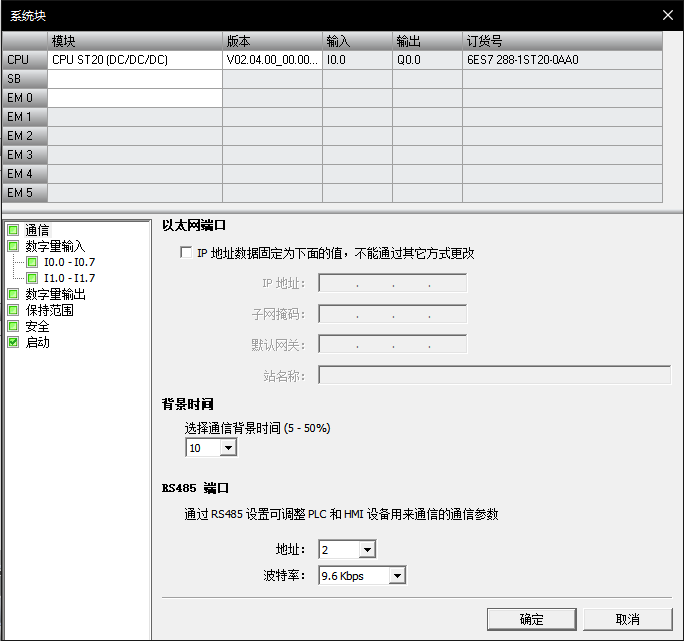

3)下载PLC程序前需去掉系统块的以太网端口勾选。

       注:远程连接S7-200 SMART PLC之前需将PLC的以太网端口的网关设置为SmartDAQ设备的网口IP。

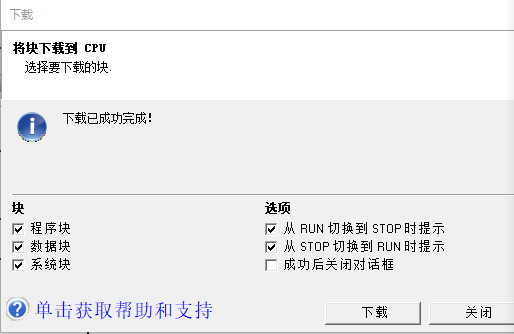

4)将配置的PLC程序成功下载到S7-200 SMART PLC上。
