QT-843国产通信管理机(龙芯+中标麒麟)

作者:舜通智能 来源:www.sitcsys.com 发布时间:2020-10-12 热度:0

    一、产品介绍

    首款山系列国产通信管理机QT-843(1U/2U机箱),采用的是龙芯2K1000处理器+国产中标麒麟操作系统+国产QTouch软件组成的全国产应用产品。

    产品如下图所示:

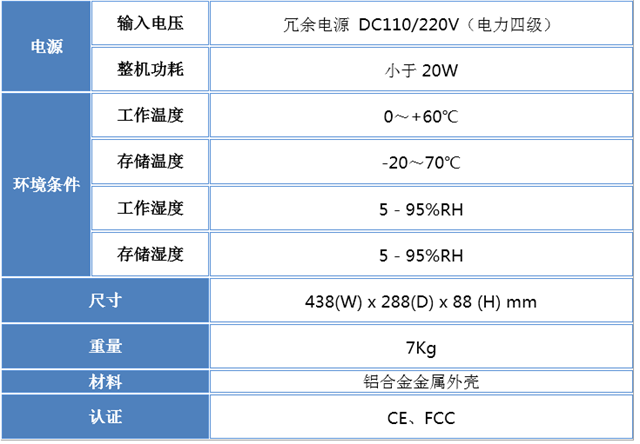

    二、产品与规格:




    三、产品详解

    1.龙芯2K1000

    最新一代2K1000双SOC处理器,采用高抗震、全表贴模块化设计,兼容COMExpressType10pin脚定义。模块最大限度发挥2K多I/O接口的优势,分别引出SATA、CAN、串口、USB、千兆网口、GMAC、PCI-E等接口;支持DVI、24-bitLVDS信号。模块为MiniModule(84mmx55mm),支持DC8-13V宽压输入,整体功耗小于10W。可广泛应用于信息安全、电力、科研、医疗、信号处理、数据通讯、智能交通、导航等领域。

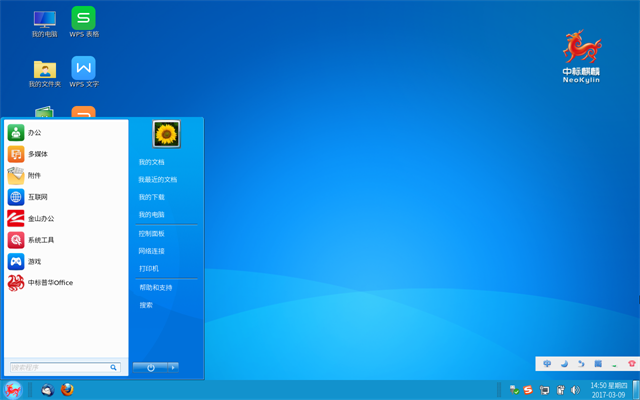

    2.中标麒麟操作系统

    中标麒麟桌面操作系统是一款面向桌面应用的图形化桌面操作系统,针对X86及龙芯等国产CPU平台进行自主开发,率先实现了对X86及国产CPU平台的支持,提供性能最优的操作系统产品。通过进一步对硬件外设的适配支持、对桌面应用的移植优化和对应用场景解决方案的构建,完全满足项目支撑,应用开发和系统定制的需求。



    四、QTouch组态软件

    QTouch跨平台自动化软件是采用跨平台类库设计,集成了:设备通信、图形显示、数据转换、逻辑处理等功能,提供二次开发的自动化平台软件。其功能强大,协议丰富,简单易用,跨平台支持等特点,在国内的自动化平台软件上属于首创,并具有国际领先水平。

    1.1 跨平台支持

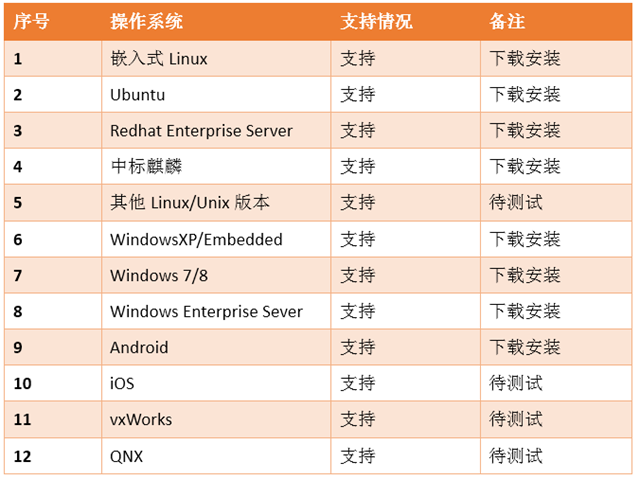

    QTouch跨平台自动化软件,支持众多的操作系统,从而实现多平台的运行和协作,具有多平台支持,统一开发平台,多平台协作运行,实现智慧及物联,其支持的操作系统如下所示:



    备注中描述的下载安装,可以到官方网站:www.sitcsys.com下载试用。

    1.2 智能处理器支持

    QTouch尤其在智能终端上的支持性能良好,除支持通用的intel处理器外,更多的支持基于ARM构架的RISC处理器、国产处理器等,便于用户采用QTouch软件快速的组件自己的智能化产品。

    1.3 运行方式

    QTouch运行方式分为设计开发环境和运行环境,设计开发环境可以在台式机或笔记本上进行,而运行环境则可以在多种设备上运行,只需要通过usb或RJ45网络进行下载即可。运行方式如下图所示:



    1.4 功能列表

    QTouch软件集成了设备通信、图形界面、数据转换、逻辑处理等四大自动化应用,并提供统一的二次开发环境,在应用上支持:智能设备运行,web访问接口,移动APP应用,本地计算机运行等四种运行方式。

    功能列表说明如下:



    应用支持说明如下:



    1.5 典型应用方向

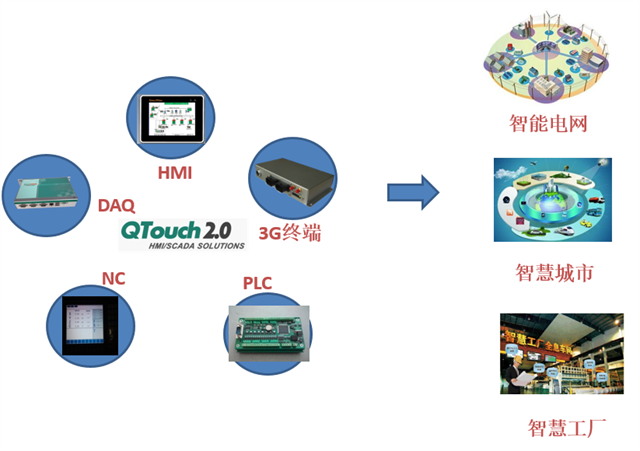

    QTouch具有4个自动化相关的功能和4个应用模式,基本涵盖了工业自动化相关的所有应用,特别在工业设备联网应用上具有多维度的实现方式,因而既具有自动化控制和管理的基础性平台,又具有多系统,多维度的接入方案,是智能化发展潮流中最先进的平台软件。其典型应用如下:






    2 QTouch技术详解

    2.1 QTouch下载及安装

    用户可以从武汉舜通智能科技有限公司的官方网站下载QTouch软件,地址为:www.sitcsys.com,下载页面包含如下版本及内容:



    2.2 QTouch工程管理器

    用户安装完QTouch之后,在桌面上有2个图标,一个是QTouch工程管理器,一个是QTouch运行,QTouch工程管理器即为项目的二次设计平台,QTouch运行则是在计算机上运行设计好的项目工程。显示如下:



    工程管理器具有如下设计功能:



    2.3 画面设计

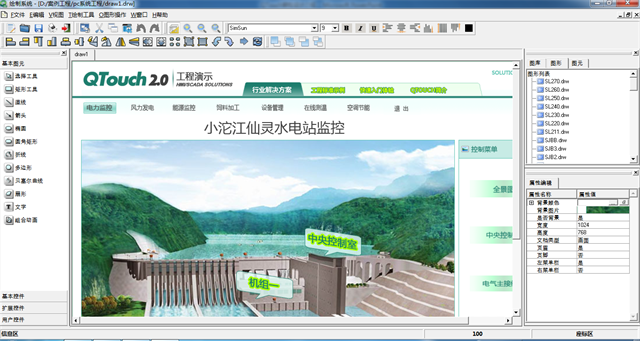

    用户通过工程管理器建立好工程之后,通过建立画面,双击启动画面的编辑环境,用户可以在绘图工具上进行画面的设计和运行的数据关联,显示如下:



    绘图系统具有如下设计功能:



    JS开发环境如下图所示:



    2.4 设备通信管理

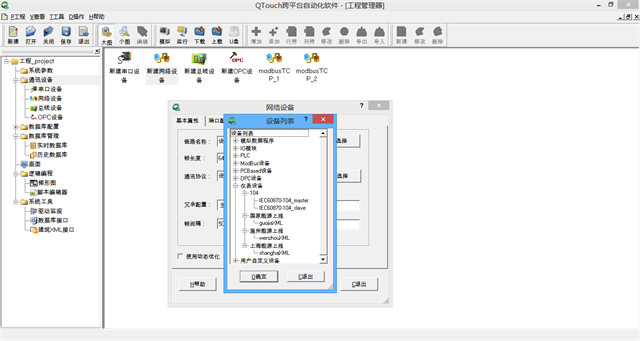

    通过QTouch的工程管理器进行对通信设备的设置和变量的配置,便于用户快速的组建设备通信网络,实现对数据的接入和管理,系统界面如下:

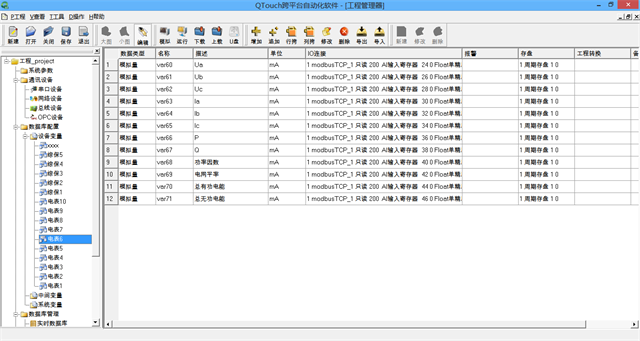

    设备建立完成之后,在数据库配置工具上,进行设备通信点表的配置,只有完成了点表的配置,QTouch系统才能通过通信线,实现从设备中获取数据,进入QTouch的数据库系统,显示如下:



    2.5 逻辑编程

    QTouch具有丰富的逻辑编程能力,提供2种逻辑处理手段,一个是基于IEC61131-3标准的softPLC,一个是基于c语言的编辑编译系统,通过提供的2种逻辑编程方式,能够实现任意的逻辑处理算法。

    梯形图编程环境如下所示:



    C语言编程环境如下所示,用户可以将自己的c语言嵌入进来,也可以自行开发,通过API调用QTouch内存数据或SQL数据。
