智能化网络企业能耗管理平台解决方案

作者:舜通智能 来源:http://www.sitcsys.com/ 发布时间:2014-11-24 热度:78

智能化网络企业能耗管理平台解决方案

        本系统目标将大能耗企业的用电管理水平提升到一个新的高度,通过管理系统协助企业形成三级计量管理网络,充分运用计量数据,通过信息化、自动化、网络化的管理手段从根本上提高企业的能源管理效率,从而大大降低人工成本。本系统由QTouch组态软件/QTouch-web远程软件、电能表、水表、气表、SmartDAQ通讯管理机以及其它相关支撑设备与软件共同组成。

一、智能化网络企业能耗管理平台系统结构

智能化网络企业能耗管理平台系统结构

        监控系统中需要监测的电表、气表、水表、热表等分布广,数量多,因此smartDAQ的作用就是将一个小区域内(如一层楼、一个车间等)的表计通过RS485总线网络完成本地采集和处理,通过工业以太网接口与QTouch工作站联网,如果监测的区域面积很大,就需要用到多个smartDAQ通讯管理机。

        QTouch工作站通过工业以太网接口,收集smartDAQ的数据,并可以下达控制指令,一个系统可以用到一个或多个工作站,用于分布管理一个独立区域内的监控数据(如一栋楼、一个分厂等)。QTouch提供webserver功能,QTouch工作站可以通过局域网、internet网络、3G网络将本地数据送至ERP系统。

二、智能化网络企业能耗管理平台系统功能

2.1能耗数据采集

        通过RS485总线方式建立数据采集器和计量装置的连接,并支持符合各相关行业智能仪表标准的各种有线或无线物理接口。对于电能表,参照行业标准DL/T 645-1997《多功能电表通信规约》执行。对于水表、燃气表和热(冷)量表,参照行业标准CJ/T 188-2004《户用计量仪表数据传输技术条件》执行。能耗数据的采集频率为到200ms每次,数据采集频率可根据具体需要灵活设置。

smartDAQ良好支持的通信规约如下:

1、智能化网络企业能耗管理平台通讯规约

2、SmartDAQ性能指标如下:

3、智能化网络企业能耗管理通讯管理机性能指标

2.2数据辨识、过滤

1、采集数据合法性及完备性检验,自动辨识并报警,记录异常数据,提供多种自动和手动的数据修补方法,并确保原始数据的不可修改性。
2、负数表码。
3、计量器具倒走。
4、单向表反向计量。
5、瞬时量超阀值。
6、计量器具事件报警,把相应的计量器具事件代码,转换成可阅读报警信息。
7、通信报警处理,把相应的错误代码,转换成可以阅读报警信息。
8、系统具有原始表码(底码)校正功能,校正数据另外保存,系统所有与此相关的分析数据、报表数据以校正数据进行重新计算。
9、对于漏抄或错抄的原始数据,提供直线插值修补,曲线平移修补等方法。
10、对于非冻结抄表返回的表码数据,按照一定的滑差精度,把时标规整到整点。

2.3数据计算

1、自动计算各类电量的最小间隔,小时,日,月,季,年电量。
2、根据要求,分时段,分线路、分班组准确快速统计计费、考核、出线等各类电量信息。
3、按日、月或任意时间段准确快速统计计算线损指标,包括线损、母线平衡、变损以及主备表误差等,并可进行多种方式的比较,可以绘制各类平衡情况的动态变化曲线。
4、支持阀值的设置,并根据计算结果自动告警,极大地提高了用电分析和用电监察的水平。
5、正确处理换表、满度归零、换互感器、旁路替代操作对电量统计的影响,计算时补充各种异常电量。
6、支持原始采集数据,经授权修补/追补数据等参与计算。
7、支持定时/事件触发的自动计算或随时手动计算。

2.4系统管理

1、系统使用前,首先进行系统登录;登录时需要输入用户名及用户口令。
2、用户按照职责分类分别授予不同的权限,每个用户根据所授予的权限分别使用不同的功能模块。
3、系统自动记录用户各项操作,为系统审计管理提供依据。
4、数据备份与恢复,将历史数据进行备份与恢复,保证数据安全。
5、数据稀疏:不同计量点的不同数据可以设置不同的数据存储周期,以更加合理的储存数据。
6、系统配置:完成系统运行参数、数据字典等信息管理与维护,包括计量器具类型、计量器具属性、电压等级、PT、CT、通道类型等。

2.5报表管理模块

1、用户可灵活定制和生成各种格式报表。具有灵活的报表处理功能, 可进行表格内的各种数学运算可在线设置和修改。
2、实现各种报表的在线修改。报表的操作界面简单、实用、方便,既适合有对电脑操作比较熟练的用户,也适合不十分熟悉电脑的用户。
3、自定义报表功能:系统可以采用用户自定义报表方式。
4、报表格式完全兼容 Excel,并可输出为excel文件
5、用户可以选择任意的打印机和打印纸张的大小、方向,选择打印的页、打印的份数,并可随意调整版面的有关参数,如字段的宽度、纸张边距;打印之前可以预览。
6、用户对报表所做的改动能够保存,以后需要使用时可以直接调出。
7、用户可灵活定制和生成各种格式报表。具有灵活的报表处理功能, 可进行表格内的各种数学运算, 运算公式(包括SQL语句)可在线设置和修改。

三、智能化网络企业能耗管理平台系统主要特点示例

3.1主界面:

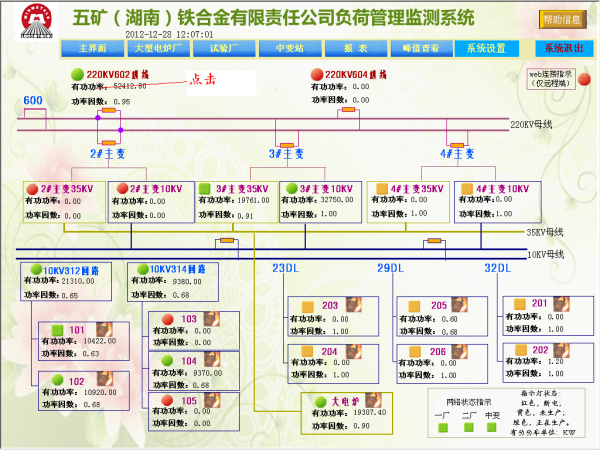

 智能化网络企业能耗管理平台主界面

1、实时监测各表运行状态、负荷情况。
2、当瞬时负荷超过设定的限制值时,相应文本,数值颜色变红或闪烁以提示用户。
3、可设定需要声音报警的重要项目,则当此项达到警告值时,系统会触发声音报警,避免了用户因忽视屏幕而错过了警告的现象。

3.2历史数据查询:

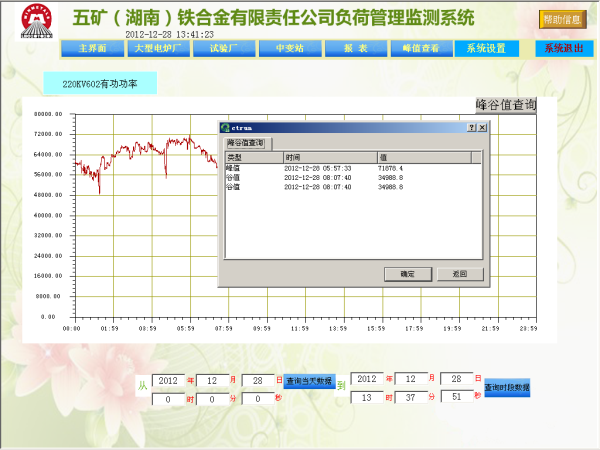

智能化网络企业能耗管理平台历史数据查询

1、可查询整天或者自定义时间段的数据。
2、“峰谷值查询”自动找到区间的最大值、最小值和触发时间。

3.3报表统计:

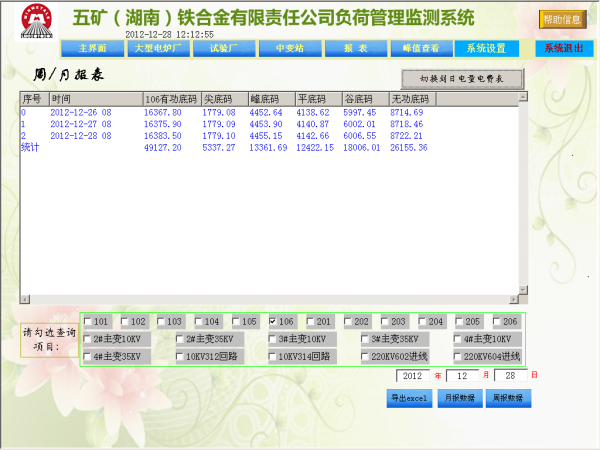

智能化网络企业能耗管理平台报表统计

1、提供日报表、周报表、月报表、年报表4种查询方式。
2、可勾选需要查询的项目,查询更方便、简洁。
3、报表可导出为.csv格式文件。

3.4QTouch-Web远程监控

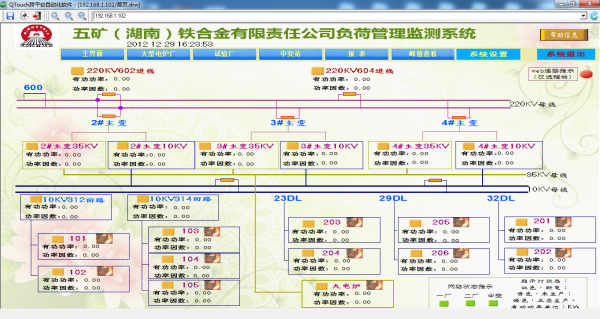

智能化网络企业能耗管理平台远程监控

        QTouch-Web平台可通过企业局域网实现共享数据。安装QTouch-Web平台后,企业所属各级管理部门都可以通过办公室的计算机,及时观察和了解到每个用电部门和监测回路的用电情况和负荷变化,及时督促和检查各个生产环节的用电情况,为企业内部的生产成本核算和管理,提供了科学的依据。
