    一、系统概述

    1.系统背景

    南昌某高校坐落于八一军旗升起的英雄城——江西省南昌市。学校占地面积1168亩,在校生26000余人。学校现有教职工1300余人,其中专任教师900余人,硕士以上学历493人,副教授以上职称专职教师、特聘教授、特聘企事业单位技术骨干400余人。百年大计,教育先行。要实现中华民族伟大复兴的“中国梦”,加大对教育的投入是必由之路。该高校的规模在不断扩大,配套“硬件”需不断升级,信息化管理“软件”要求也越来越高。

    但目前该高校的校园部分配电供水设施比较老旧、用电用水缺少在线监测与安全管理,浪费情况比较严重,用电用水安全也存在安全隐患。

    (1)学校的电力供电设备分散、数量过多,人工巡查难度大、巡查周期过长,无法满足安全用电的需求;

    (2)学校有33台变压器,其中22台是室外箱式变压器,工作环境恶劣且没有变压器温度、电流、电压、负载的保护功能;这此数据一但出现异常情况就会造成设备及线路的损坏,造成学校大面积停电;

    (3)当外线停电或变压器停电时,现在的值班员是无法第一时间知道停电情况,要等用电户打电话给服务中心,服务中心再电话通知电力运行值班员,值班员得到停电情况,一般要5分钟后,再到现场处理送电最少在20分钟以后;

    (4)全校33个变压器都没有电度计量表、无法监管各区域的用电情况,不利于节约用电管理和分析;

    (5)学校的供电设备没有可靠的监测和保护的功能,设备隐藏的故障无法及时的发现,学校的电力供电设备运行在一个失控状态下(目前只能加强了人工巡检,每天一次);

    (6)水泵的运行状态无法实时掌握,水管经常出现爆裂,严重影响师生的日常生活。

    因此,学校需要构建一套智慧能源与安全监控系统,增强对用电用水相关信息获取的及时性和准确性,实现学校对用电用水的有效监管,加强能耗预测与用电故障的预警,推进智慧环保型校园地建设。

    2.需求分析

    后台监控中心布署在第一开闭所,系统的主要技术要求:

    (1)实时采集仪表数据,要求3-5秒内更新一次;

    (2)电压、电流、有功功率、无功功率、水管压力、水管流量等实时变动的参数,要求系统能实时显示和历史曲线图;

    (3)无功电度、有功电度、累加流量可以实时显示,具备定时抄表功能;

    (4)提供各种日报、月报、年报表功能;

    (5)电流、功率、流量参数可设置报警功能;

    (6)二次供水系统监控内容:

    3个水箱水位监测,可设置高低位报警功能;

    市政水压监测、二次供水水压监测;

    10台变频水泵启停控制。

    二、技术方案

    1、监控点位统计

    南昌某高校占地面积1000多亩,变压器比较分散,共有33台变压器(22台室外油式箱式变压器和11台室内干式变压器),3个10KV开闭柜。本次需新增终端设备:智能电表100台,电流互感器99个,数字温度表22台,压力传感器6个,感应式流量计64个;新增和已有的仪表,采集点位合计265个。

    2、建设目标

    (1)33台变压器超温、过载、用电异常、变压器停电系统可以立即自动报警,及时发现潜在故障,预先处理确保变压器安全可靠运行,变压器用电量自动统计;

    (2)62台10KV高压柜电流、电压,远程分合闸开关及故障自动报警;

    (3)外线停电自动报警;

    (4)3个水箱水位监测,可设置高低位报警功能;市政水压监测、二次供水水压监测;10台变频水泵启停控制。

    3、系统设计硬件拓扑结构图

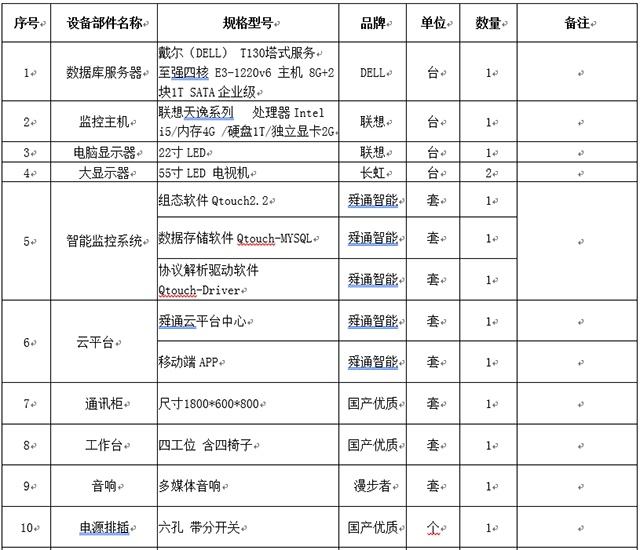

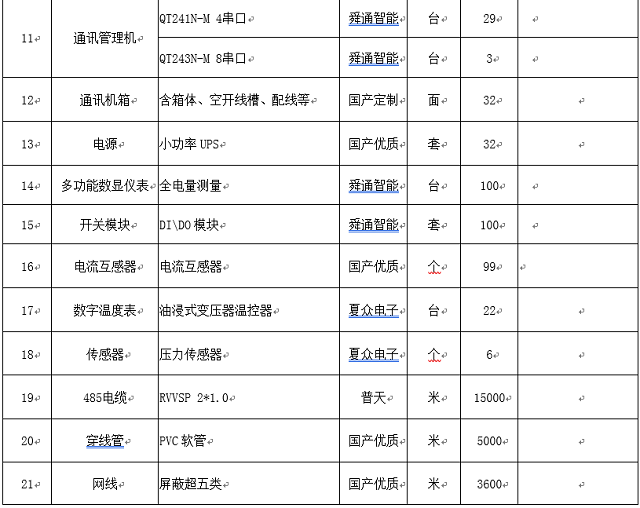

    三、系统清单




    四、系统主要运行界面

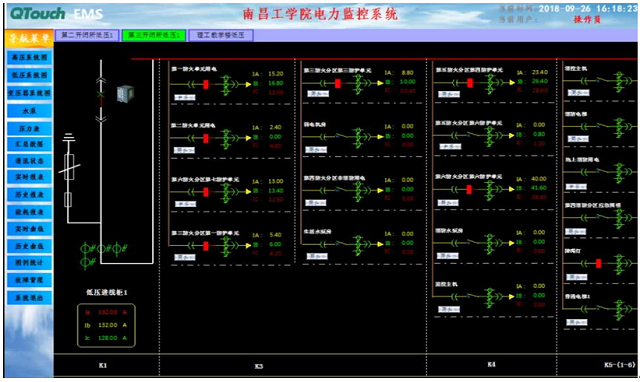

    1.电气系统图:

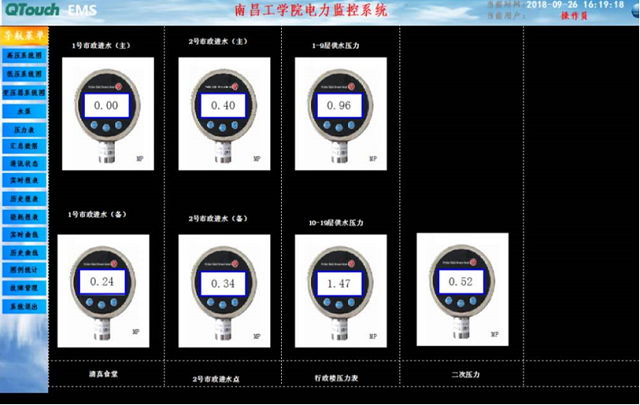

    2.供水压力实时数据在线监测



    3.历史数据统计与查询



    4.实时数据曲线分析



    5.电量统计与对比分析



    电量报表查询,支持导出



    6.手机实时查阅

    五、能源监控系统的好处

    1、学校的电力供电设备,24小时实时在线巡查监测,周期3-5秒一次,完全满足了安全用电运行要求;

    2、学校33台变压器,数据出现异常情况时,系统立即声光报警,值班人员就可及时处理,确保电力设备安全运行;

    3、当外线停电或变压器停电时,系统立即报警值班可立即得到停电信号,值班员可及时的切换电源,缩短停电时间;

    4、全校33个变压器安装有电度计量表、可实时监管各变压器的用电情况,为各区域用电分析和节能管理提供可靠的数据;

    5、学校的供电设备有了以上的监测和保护的功能,设备隐藏的故障就能及时的发现处理,电力供电设备运行得到实时监控和保护,供电可靠性得到了极大的提高!
