电力监控在世纪森源电气展厅上的应用
作者：舜通智能 来源：www.sitcsys.com 发布时间：2018-08-08
热度：0
一、 项目背景：
湖北世纪森源电气集团有限公司(简称：世纪森源)是从事220KV及以下电力工程总承包、输配电成套设备的研发、设计、制造、销售、安装、技术咨询服务 一体化的高新技术产业集团，是中国知名电控配电行业的制造商 。公司总部位于中国光谷武汉东湖新技术开发区高新四路29号。
世纪森源一直重视科技研发与自主创新，近几年在智能电网领域获得了十几项国家专利，集团长期坚持走产学研一体化的道路，与武汉大学、华中科技大学保持着 良好的合作关系 ，在技术领域，公司始终奉行与巨人同行的原则，先后与西门子、ABB、施耐德等世界著名电气公司成为了战略合作伙伴。集团通过了ISO9001:2008 质量管理体系认证，ISO14001:2004环境管理体系认证、OHSAS18001:2011职业健康安全管理体系认证、国家强制性产品3C认证和电力设施承装、承修、承试认证，送变电工程专业认证。
集团投入巨资打造了40000㎡的世纪森源智能产业园，园区环境优美、功能完善，拥有先进的生产设备，产品检测仪器、标准化的生产厂房。世纪森源结合自 身优势，整合外部资源，优化内部管理，强化品牌建设。确立了成套输配电设备、智能配电系统、电力工程总承包三大经营板块。世纪森源的产品广泛应用于基础设 施、能源、工业、商业 、楼宇、住宅，近年来曾为国家电网公司、中国移动、中国石化、包钢集团、万科地产、地铁集团等知名企业提供了产品与服务。
二、项目介绍
本项目为湖北世纪森源电气展厅电力监控系统，项目位于武汉市东湖新技术开发区高新四路，主要涉及内容为2台高压微机保护装置的监控与检测，多块多功能电力仪表的数据采集与显示，以及智能巡检机器人。
目前，智能电网建设和增强供电可靠性已上升为国家战略，电力设备状态检测、监测作为近几年发展起来的新兴行业，呈现出巨大的成长潜力和发展空间。
“十二五”以来，我国智能电网建设进入全面快速发展的新阶段。在变电网领域，根据国家电网公司制定的发展规划要求，2016-2020年期间要实现新建变电站智能化率100%，新建智能变电站约8，000座，原有枢纽及中心变电站智能化改造率100%。在配电网领域，根据国家能源局2015年发布的计划，2015年至2020年，配电自动化覆盖率在2017年应达到50%，2020年达到90%。
上述智能电网建设规划将极大地推动智能巡检机器人的市场需求，成为巡检机器人行业持续增长的长期推动力。室内机器人需求分析以室外机器人为例，其主要应用于变电站内。变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施。
根据中国电力企业联合会统计和预测，目前国内110kv及以上的变电站数量超过20，000个，预计至2020年将超过30，000个；另根据国家电网和南方电网的规划，原有枢纽及中心变电站智能化改造率将达100%。若按照每年10%的智能化改造进度预测，未来五年，国内室外机器人年需求量在2，000至3，000台。
本项目主要是以智能巡检机器人配置的系统来完成工作。机器人巡检功能系统支持全自主和遥控巡检模式：
a、全自主模式包括例行和特巡两种方式。例行方式下，系统根据预先设定的巡检内容、时间、周期、路线等参数信息，自主启动并完成巡视任务；特巡方式由操作人员选定巡视内容并手动启动巡视，机器人可自主完成巡视任务。
b、遥控巡检模式由操作人员在本地监控后台上使用软件手动遥控机器人，完成巡视工作。
本系统实现的主要功能为：
1、高压系统一次图体现其线路结构，能实时显示各综保的遥信、遥测值，并能远程下发控制其分合闸（设置的权限，登录密码即可操作）及其状态。
2、以表格形式，清楚显示出各低压电力仪表的三相电压，三相电流，有功、无功功率，有功、无功电能等实时值，方便实时查看。
3、安装mysql数据库，能查询各仪表的历史数据，并以EXCEL表格导出、打印。
4、差值报表能够查询各回路仪表的电能使用情况。
5、显示高压保护装置实时报警情况，方便及时处理；以及历史报警查询
6、在远程下发控制时，监控机器人可立即前往现场查看实时情况，确保远程控制已下发。空闲时机器人会在一定的时间里自动巡检，监控画面实时显示。
三、系统结构

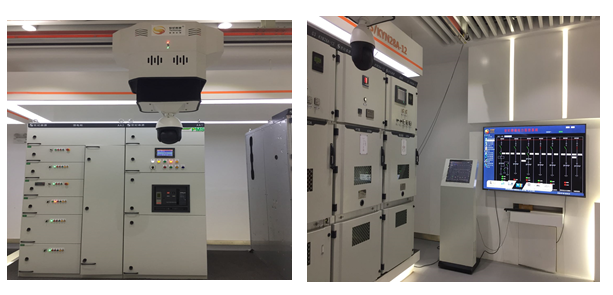

本电力监控系统，共涉及设备为2台高压微机保护装置、多块多功能电表。所有设备分配在展厅中。经过分析，为本项目配置设备电脑一套、通讯管理机一台,巡检机器人一台。

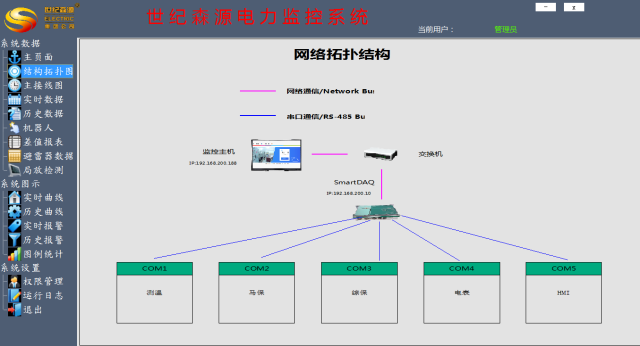

接线分布如下图：
四、界面运行监控
运行QTouch软件，点击“进入”即可进入运行界面，如下：

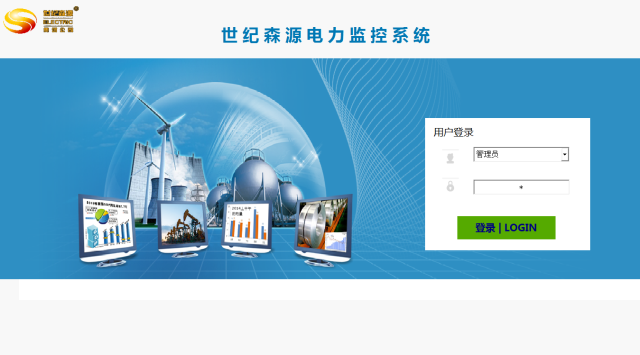

登录界面 ：登录页面：主要是分两种操作系统，操作员和管理员，密码分别为111111和999999；

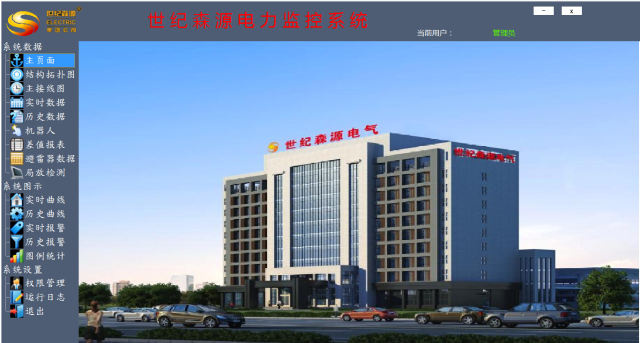

主界面：左边是菜单栏，其主要功能有实时和历史表格，实时和历史曲线，能耗报表，实时图表故障管理；可自由切换控制界面；

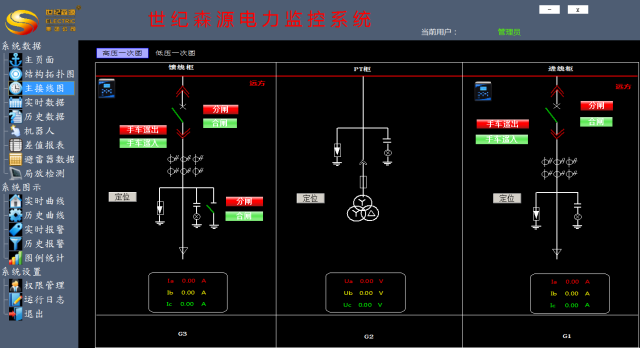

数据采集主界面：主要是系统一次图，一次图上面的数字标题可切换页面，点击“综保”的图片可查看当前实时信息；

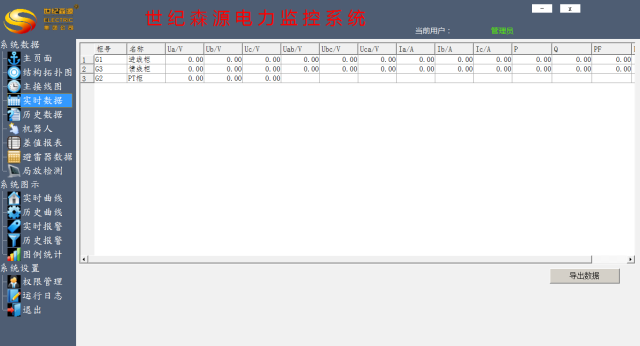

实时数据：实时数据是完整显示系统设备的实时监测信息，按设备类型分成多个二级子项，如电力仪表、继电保护、直流、温控仪等。用table表、按接线回路方式呈现，清晰、直观的监测仪表实时信息；
历史表格：对实时表格的数据进行存盘，存储周期为一年，并且可导出至Excel表格进行打印；

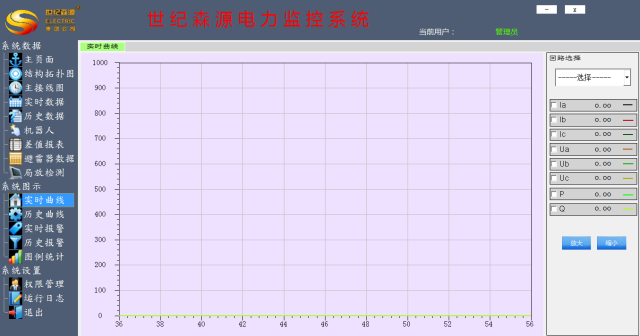

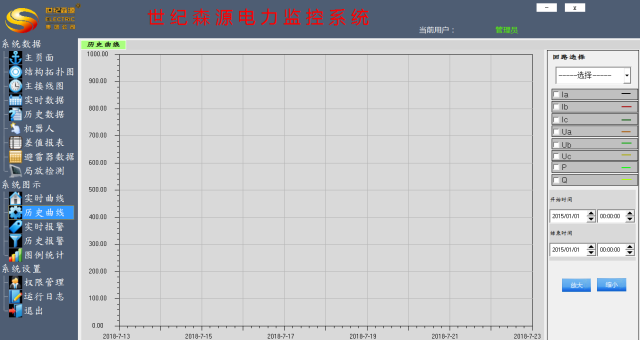

实时、历史曲线：将遥测参数以曲线的形式呈现出来

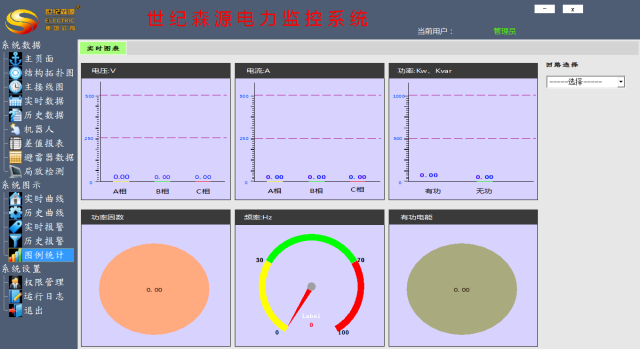

图例统计：将数据参数以柱状图和饼状图的形式呈现；

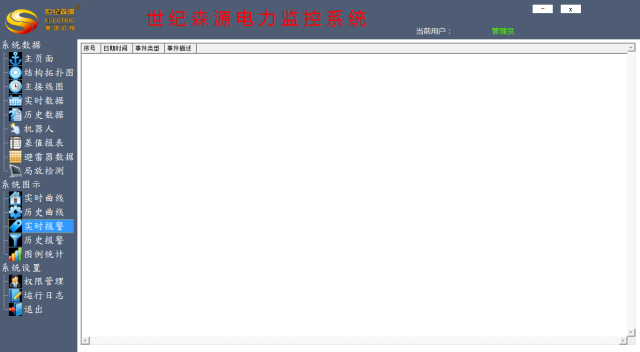

故障管理：对其相关的操作和报警进行监控和查询；

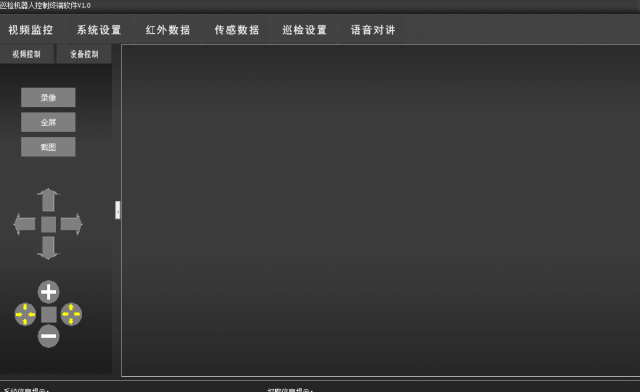

机器人监控界面：可实时控制机器人移动到水平位置，实时查看目标点的监控视频，坐标点等
五、 结束语
QTouch-Enersys型电力监控系统及电能管理系统具有实用性、安全性、系统的实时性、稳定性、可扩展性、易维护性。随着计算机信息技术的普及，高低压配电智能化的要求也越来越高，变配电监控及配电管理使得实现配电室的无人职守真正成为现实。
