SmartDAQ 智能数据采集器使用说明书
1.1 概述
SmartDAQ智能数据采集器是专门针对SCADA分层分布系统应用推出的前置智能数据采集服务器，内置自主研发的QTOUCH2.2组态软件，它是一台完整的嵌入式计算机平台，其内置软件具有众多PLC/IO/仪表的通讯支持，具有实时数据库，具有sqlite3历史数据库，具有开放的modbusTCP上传接口。其具有工程管理的特点，通过PC进行远程组态下载，具有远程监控，远程维护，远程调试的能力。它能够像PC机一样将本地数据远传到数据服务器中，也可以分担远程数据库服务器的压力，将数据本地存储，具有远程查询，断点续传的特点，确保系统的数据完整性。其内置c语言编译接口，用户可以自行开发专用于自己系统特点的应用，更提供高级c++语言的SDK环境，用户组建自己特色的运行系统。
1.2 应用领域
SmartDAQ智能数据采集器专门为工业设计，广泛应用于钢铁冶金行业能源计量、工程机械车联网、水文水利数据无人值守自动站、电力LCU现地单元串口联网服务器等，其采用ARM9-based RISC高效能处理器，使用了精简内核LINUX嵌入式操作系统，真正实现了工业现场的“3C”（现场控制，现场计算，现场通讯）的要求。它既可以单独使用直接通过自带以太网口向上传输数据，也可以通过无线DTU通信设备接口即时发送数据，还可以建筑能耗采集，能源工作站等使用形成现地控制单元分层分布应用。

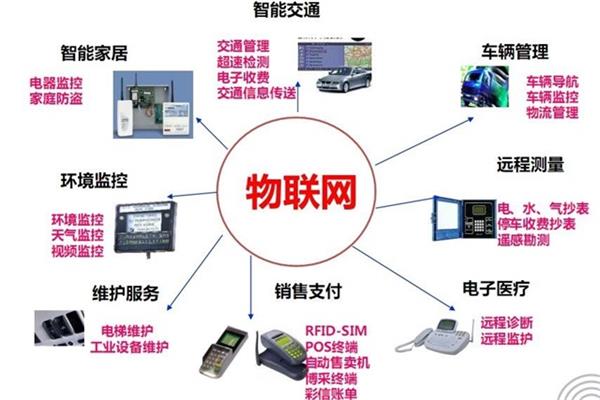

运用于物联网

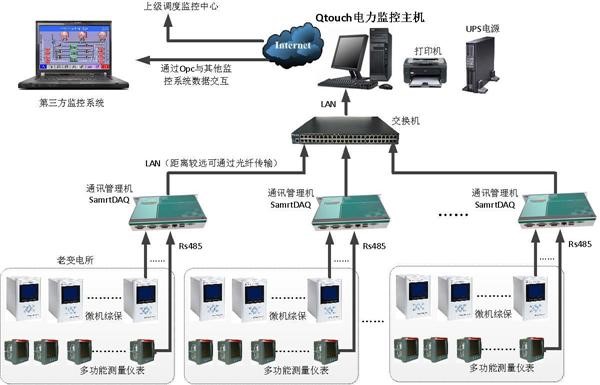

运用于电力监控

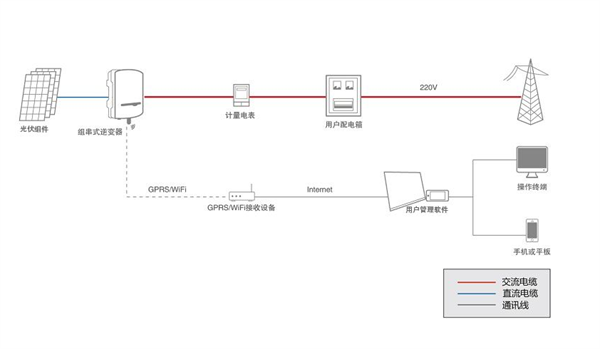

运用于太阳能光伏系统

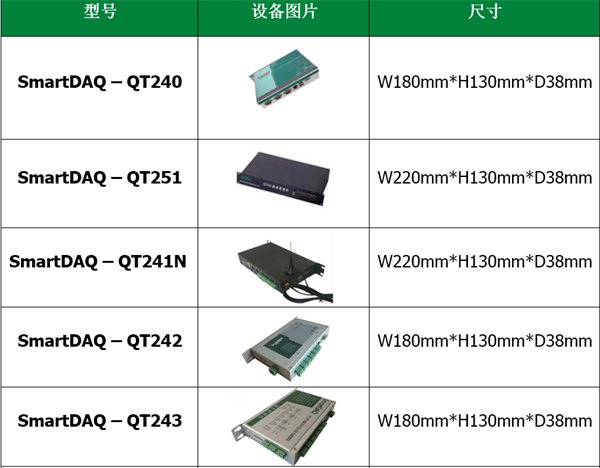

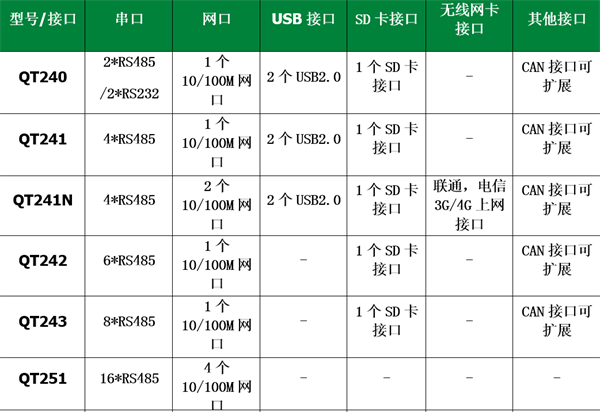

2.1 产品型号
2.2 安装环境

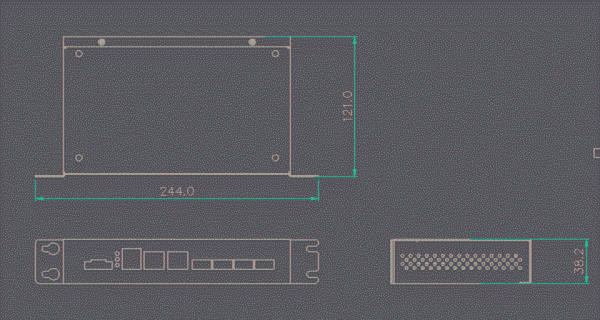

2.3 外形和开孔尺寸
SmartDAQ外形和开孔尺寸：以QT240为例，W180mm*H130mm*D38mm，具体外请参照产品规格。

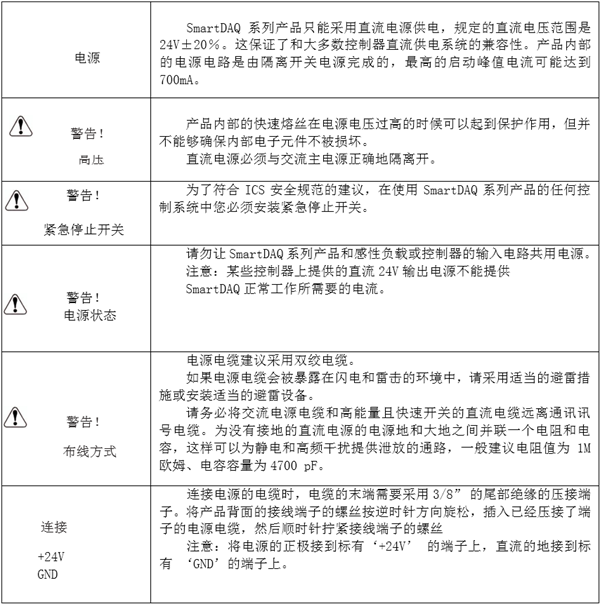

2.4 电源要求
2.5 接地要求
产品的金属外壳必须接地 直流电源的工作地在产品内部没有连接到实际的大地。为了避免由于虚的点接地造成将外将外部噪声引入系统，最好不要将直流电源的工作地和外壳一起接到大地，但如果必须将电源的接地到星形接地点，则必须保证接地导体长度尽量短、横截面积尽量大。导体必须能够承受至少10A的短路电流。接地的导体必须直接连接到星形接地点。这可以保证接地导体不会承受其他支路的电流。
2.6 CE要求
为保证QT241N系列产品符合EMC的规范 ，减小电气噪声的干扰，在产品的电源接线端子的外壳接地端子上必须接一条独立的#14 AWG规格的接地电缆。这条接地电缆必须按照安装说明直接连接到系统的星形接地点。

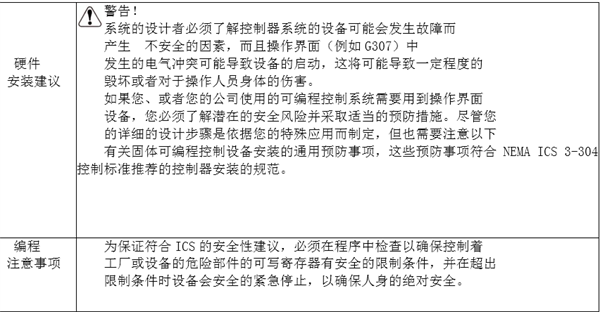

2.7 安全指导
这个部分介绍了推荐的安 装惯例和步骤 。虽然没有任何两个应用的 情况是相同 的，但请在安 装时仔细考虑 以下的建议。
ICS 3-304.81 安全性建议：
必须仔细考虑紧急停止功能的作用，它必须独立于可编程控制器之外。
在操作人员直接接触机械部分的位置，例如装载和卸载机械工具的位置，或者机械自动运转的地方，必须仔细考虑现场手动装置或其他备用手段的功能，它需要独立于可编程控制器之外，可以启动或者中断系统的自动运行。
如果需要在系统运转的情况下修改程序，必须考虑采用锁或者其它措施来保证只有得到授权的人才能进行必要的修改。
*这些建议是防止危险设备故障和由这些故障 产生的影响，或者在线 修改程序时可能产生疏忽而造成安全威胁时必要的安全防护措施。
ICS 3-304.81安全性建议是在国际电气制造业协会（NEMA）的许可下从NEMA ICS 3-304标准中复制而来的。
2.8 接口介绍
2.8.1 RS485串口

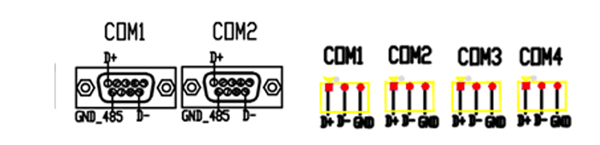

SmartDAQ系列产品串口分为DB9电器接口和插针是接口，一般DB9接口引脚1为RS465 A+,引脚9为RS485 B-。插针式接口D+ 为RS465 A+, D-为RS485 B-。
2.8.2网口
SmartDAQ系列产品的网口采用的是Ethernet 10M/100M自适应网口，满足数据的快速交换和吞吐，该端口可以用于组态工程的上/下载，系统参数的设置和组态的在线模拟；可以通过以太网连接多个QT241N构成多QT241N联机；可以通过以太网与PLC等通讯； 可以通过以太网口与PC机通讯。
2.8.3 USB接口
SmartDAQ系列产品采用标准的通用的USB2.0接口，该接口用于与U盘、USB鼠标、USB键盘及USB打印机等设备连接，即插即用。
2.8.4 SD卡接口
SmartDAQ系列产品支持SDCARD卡的扩展，给硬件提供了升级的空间。
2.8.5 无线网卡接口
SmartDAQ系列产品中QT241N支持无线网卡接口。支持电信，联通3G、4G无线上网。提供数据无线传输。
2.8.6 其他接口
SmartDAQ系列产品可以扩展其他的接口，如何需要CAN通信可以扩展CAN接口。
3.1 使用方法一 数据透明传输

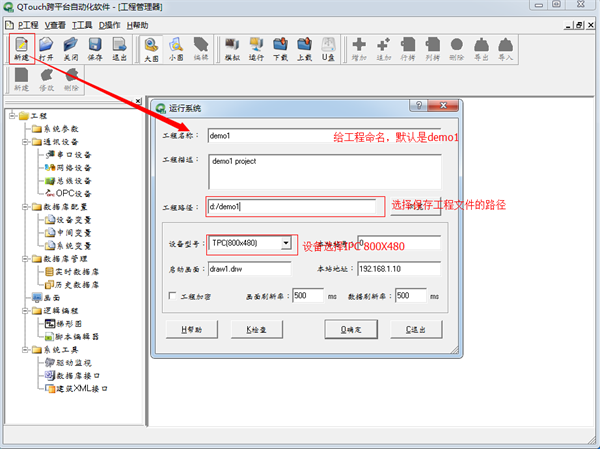

1）打开Qtouch软件工程管理器如下图：

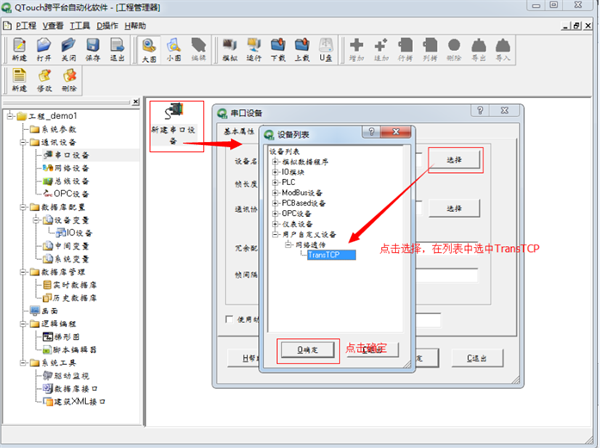

2）新建串口设备，选择数据透传来配置串口，如图：
配置串口信息（串口号，波特率，数据位等信息）
3）将配置好的工程下载到串口服务器
4）PC 连接SmartDAQ的数据
SmartDAQ智能数据采集器将配置好COM1的数据（已COM1示例）映射到网络地址为IP：192.168.1.10（设备默认IP）PORT 5002端口处，PC 上位机可以通过网络实时接收到数据。
3.2 使用方法二 内置实时数据库
此方法需要建立串口工程，配数据采集点，将不同设备数据采集到QT241N智能数据采集器的实时数据库中，上位机可以通过ModbusTCP协议来连接数据库，此方法的特点是：1数据稳定；2数据上传快；数据断点保持安全可靠；可以和不同的组态软件数据通信。
下面以Modbus协议来介绍：
1）打开QTouch软件工程管理器如下图：

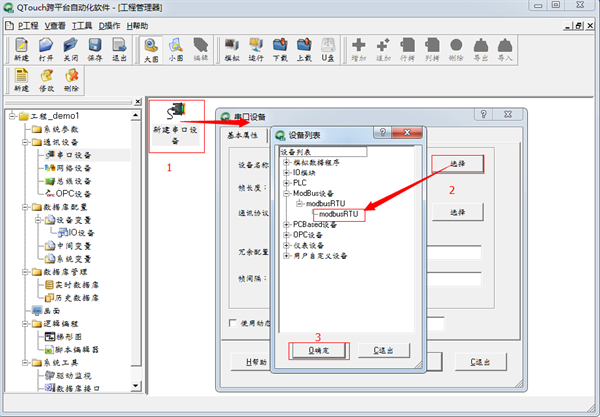

2）新建串口设备，选择ModbusRTU来配置串口，如图：

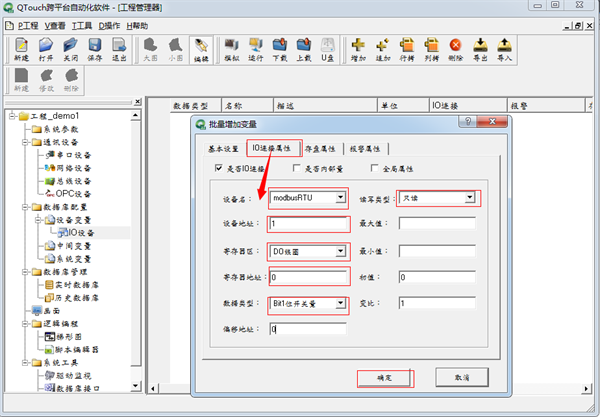

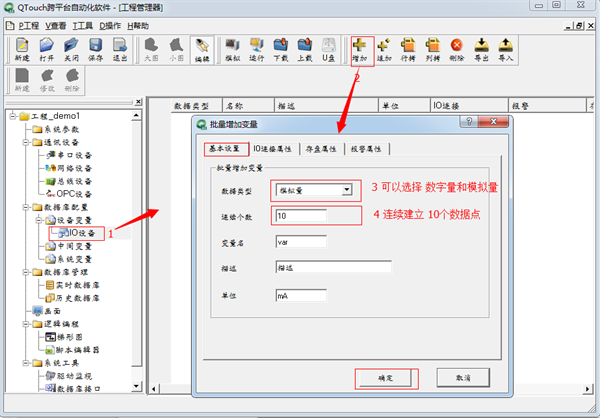

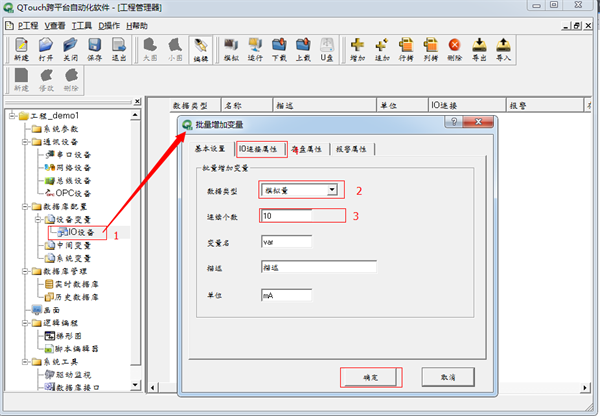

3）设备数据配点
在modbus设备中：
设备名：是新建串口时的设备名称
设备地址：是通信设备的modbus的地址（一般1-247,0地址是广播地址，248-255 是保留地址）
寄存器区：modbus的数据分区，分别为DO线圈，DI离散输入寄存器，AO保持寄存器，AI输入寄存器
寄存器地址：数据的地址
数据类型：多种数据类型（char ，unsigned char，short，word等数据类型 ）
读写类型：只读，只写，读写
最大值，最小值：数据的最大值和最小值得限制
初值：数据初始值 （目标值=采样值+初始值 例如初始10采样值10 则目标值是10 =10+10）
变比：数据的变比（目标值=变比乘以采样值 例如 变比是2，采样值是10则目标值是20=2*10）
配好的数据如下图：
4)将配好的工程下载到SmartDAQ智能数据采集器。

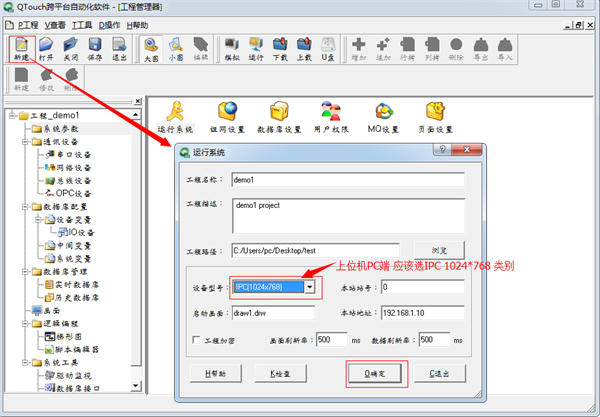

5)PC端上位机连接SmartDAQ智能数据采集器的实时数据，这时需要建上位机组态工程，如图：

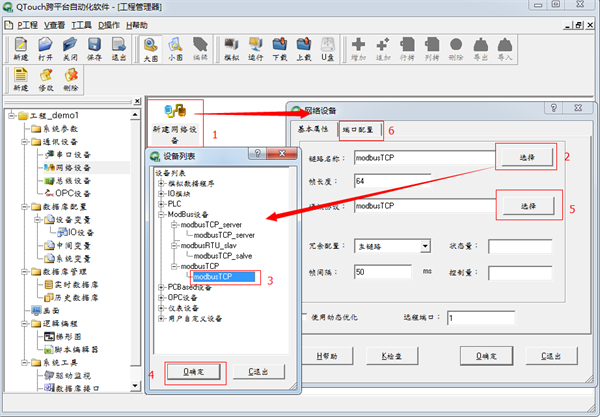

6）新建网络设备

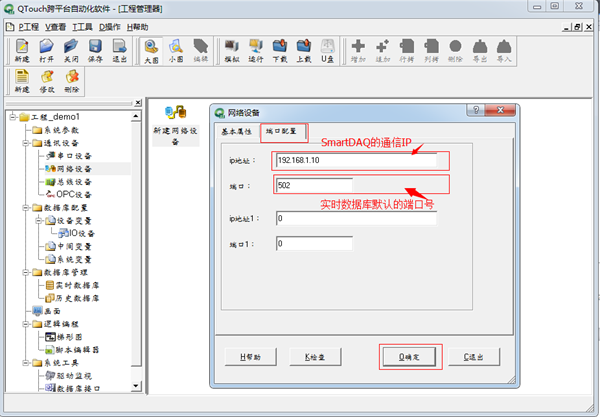

7）网络配置如下图：

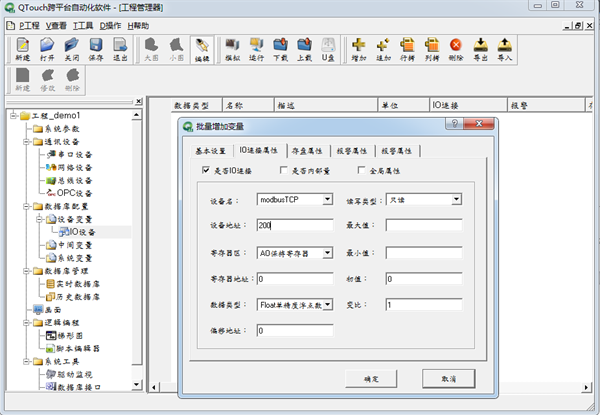

8）数据配点（和SmartDAQ只能采集器数据数据建立一一映射），如图：
注意：SmartDAQ智能设备采集器实时数据库的设备地址是固定地址：200
SmartDAQ智能设备采集器实时数据库的寄存器区是：AO保持寄存器
SmartDAQ智能设备采集器实时数据库的寄存器地址是：以0开始，以2递增的
SmartDAQ智能设备采集器实时数据库的数据类型：Float单精度数据
至此SmartDAQ智能设备采集器与上位机工程的数据点一一映射完毕。
3.3 工程的下载和上载

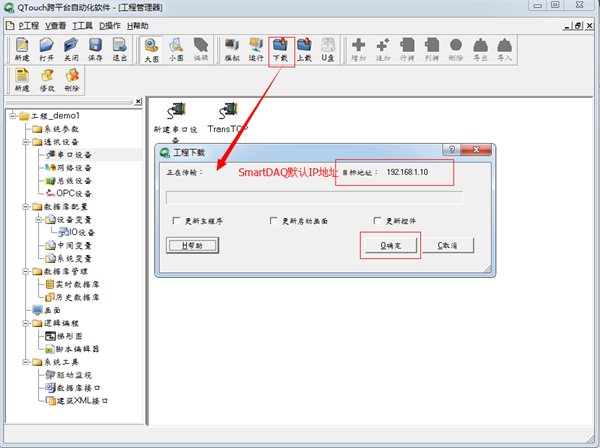

1）工程下载到QT241N智能设备采集器，如图：
注意：第一次下载时需要勾选跟新主程序，以后可以直接下载工程。
SmartDAQ智能采集器的默认IP是：192.168.1.10 （ping 命令可以测试网络连接状态）
如果想将SmartDAQ智能采集器的IP修改为其他的IP，可以通过软件的运行菜单来修改IP如图：
2）SmartDAQ智能设备采集器的工程上载到PC，如图：
3.4 SmartDAQ设备IP和网关的修改

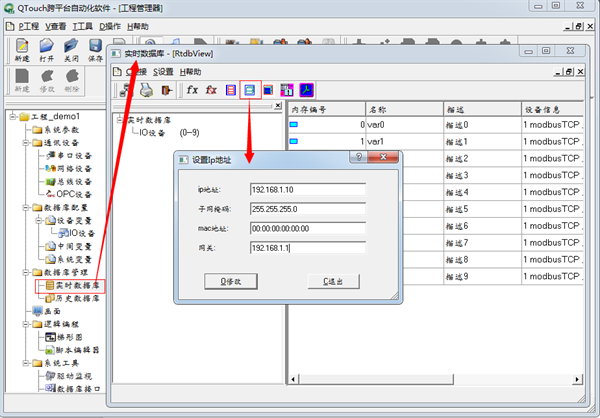

SmartDAQ设备IP和网关的修改可以再实时数据库中修改，打开QT241N工程，双击“实时数据库”，点击“连接”，连接SmartDAQ，点击修改ip图标，修改ip地址后点击“修改”，如图：
