南方科技大学电力监控系统方案

作者:舜通智能 来源:www.sitcsys.com 发布时间:2017-01-23 热度:0

  南方科技大学电力监控系统方案

  一、项目介绍

  本项目为深圳南方科技大学低压电力监控系统,项目位于广东省深圳市南山区学苑大道1088号。主要涉及内容为77块多功能电表的数据采集与显示。

  本系统实现的主要功能为:

  1、系统拓补图的显示 ,能清楚表示出个电表的柜号及回路名称。

  2、能显示各高压微机保护装置及多功能电表。

  3、通过弹出窗的形式,实时监控各电表实时数据。

  4、以表格形式,清楚显示出各仪表的实时数据,方便观察。

  5、依靠数据库,能查询各仪表的历史数据,并以EXCEL表格导出。

  6、能对电能使用情况进行查询。

  7、以图表形式,显示出实时曲线与历史曲线。

  8、能显示出报警情况,方便及时处理。

  二、系统结构

  本电力监控系统,共涉及设备为77块多功能电表,所有设备位于两间配电房中。经过分析,为本项目配置设备电脑一套、通讯管理机QT241一台。

  其中多功能电表1AA01-1AA05、2AA01-2AA04、3AA01-3AA06、4AA01-4AE05、AE01-AE02共77块。

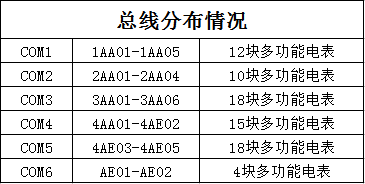

  通讯管理机的串口口分配情况如下:

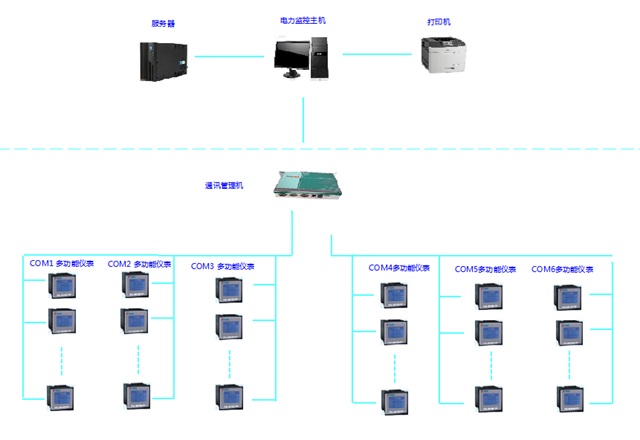

  系统拓补图如下:



  所有设备共分为四条总线,总线1为1AA01-1AA05配电柜上多功能电表,共12块。总线2为2AA01-2AA04配电柜上多功能电表,共10块。总线3为3AA01-3AA06及高压柜上多功能电表,共18块。总线4为4AA01-4AE02配电柜上多功能电表,共15块。总线5为4AE03-4AE05配电柜上多功能电表,共18块。总线6为AE01-AE02配电柜上多功能电表,共4块。

  三、使用说明

  1、双击桌面“电力监控系统”图标

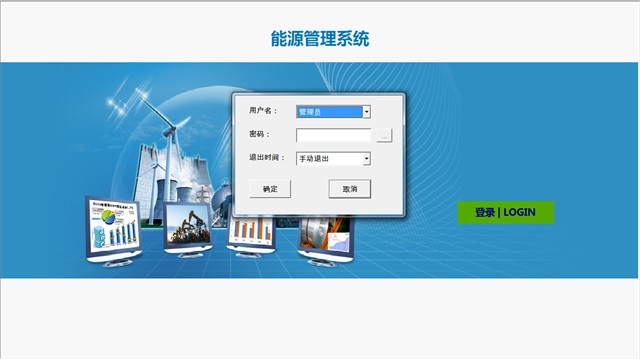

  打开监控系统画面,如下图所示:

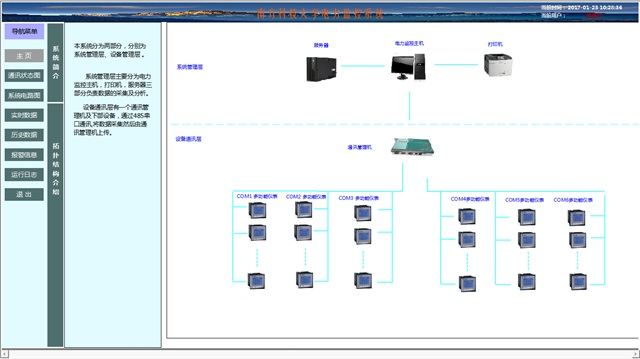

  点击登陆按钮选择账户后输入密码,进入系统主页拓扑图,如下图所示:



  1、点击左边导航栏—>系统电路图—>1#系统图1,显示配电房1AA01到1AA105配电柜一次系统图和各回路电表各项用电参数,同理点击1#系统图2、1#系统图3、1#系统图4、1#系统图5、1#系统图6、1#系统图7可以查看其他配电柜一次系统图和各回路电表电力参数。

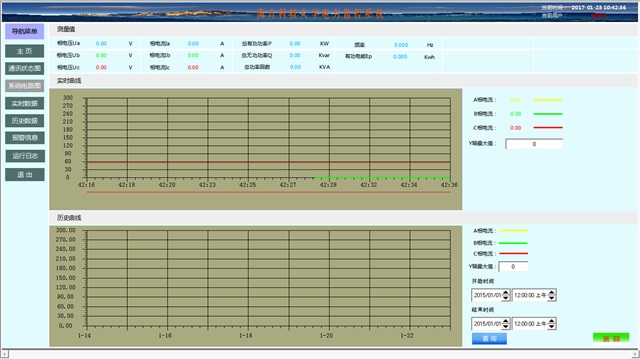

  2、点击电表符号,将显示出各电表数据

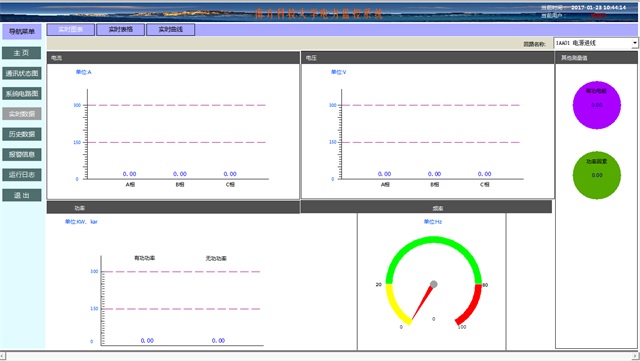

  3、点击实时数据,用实时图表显示各回路电表各项电力参数,如下图所示:

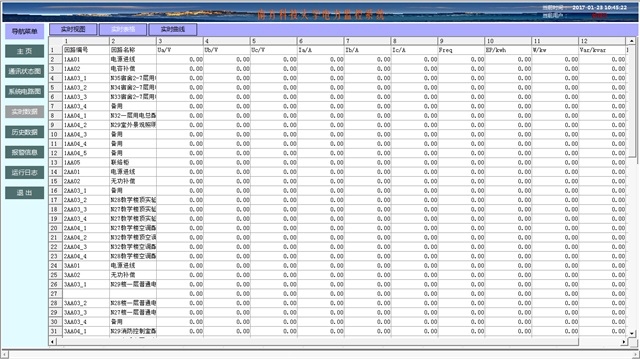

  4、点击实时表格显示各回路电表各项电力参数,如下图所示:

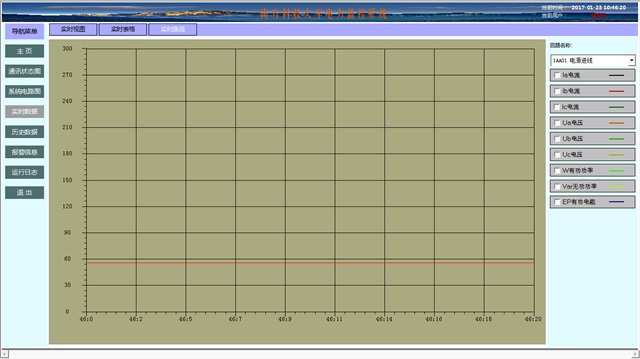

  5、点击实时曲线显示各回路电力数据实时变化趋势,如下图所示:

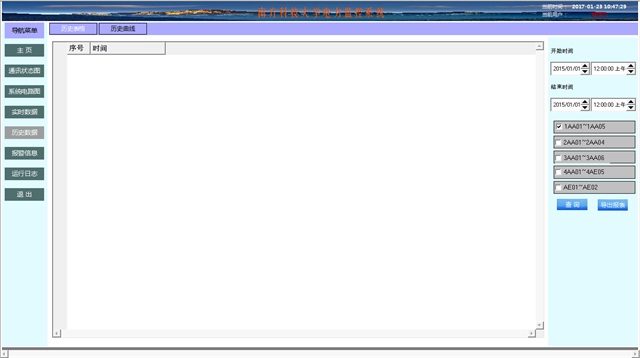

  6、点击历史数据报表,勾选需要查询的电表单选框,点击起始时间设置输入框,在弹出的数字输入框中输入查询时间,输入查询结束时间,选择查询时间间隔如10分钟,点击查询按钮,可以查询出选择电表设置的时间段内的历史存盘数据:

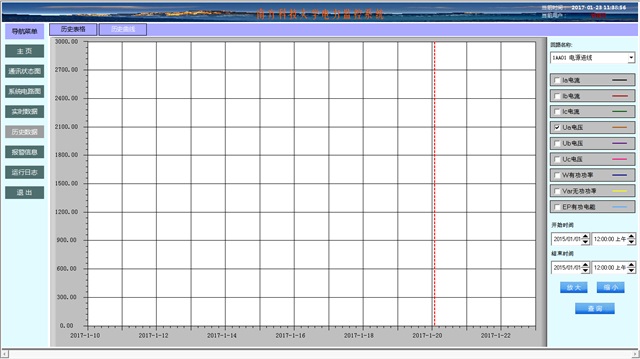

  7、点击历史曲线显示各回路电力数据历史变化趋势,如下图所示:

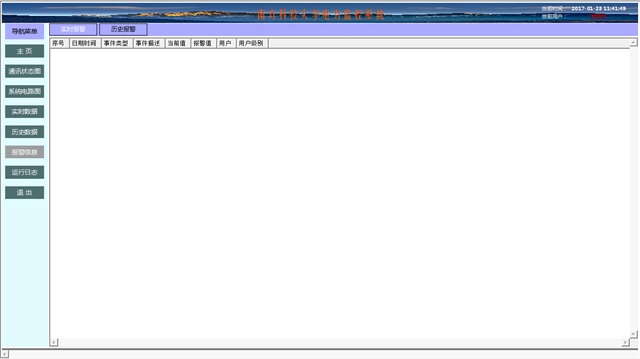

  8、实时报警页面查看电表实时报警情况,如下图:

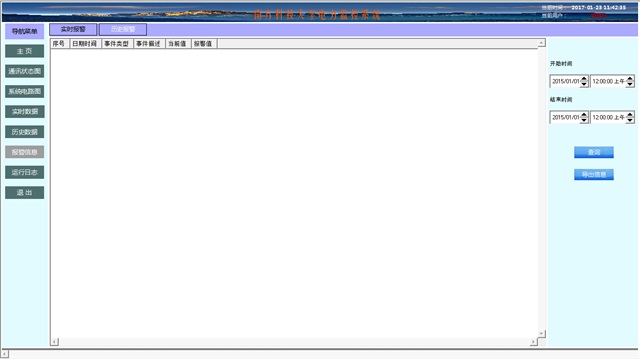

  9、历史报警页面输入查询起始时间和结束时间,查看设定的时间段内高电表报警情况,如下图所示:



  10、点击 系统退出,将退出系统
