一、应用概述

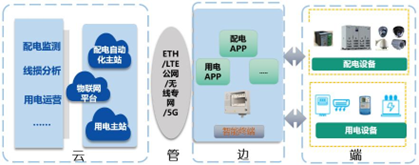

        智能融合终端是电网台区中云管端的边缘设备网关，具体包含集配用电台区用电信息采集、设备状态监测及通讯组网、就地化分析决策、主站通信及协同计算等功能于一体的智能化融合设备。其采用模块化、可扩展、低功耗、免维护的设计标准，适应复杂运行环境，具有高可靠性和稳定性，以及统一标准的系统开发环境，采用容器化技术实现软、硬件解耦。终端功能以应用软件方式实现，满足配网业务的灵活、快速发展需求。

        智能融合终端作为低压配电物联网的核心，基于软件APP化，硬件平台化的理念，可与低压智能设备、传感器和智能电表就地组网完成台区智能化改造。可实现台区设备状态全感知、支撑拓扑识别、故障主动研判和抢修、电能质量优化业务、用户用电体验提升、改善供电质量等边缘计算和决策功能，提高电网故障就地处理、保障电网安全稳定经济运行。

融合终端使用了容器化技术，并将应用程序app化。容器化满足了软件运行环境的隔离，app打包则可以补充程序运行需要的额外代码，减小软件对运行环境的依赖，但仍剩余部分问题亟待完善，如下：
        1、开发环境不统一，存在编译选项和依赖库版本混乱的情况；
        2、功能逻辑重复开发，代码质量无法把控，常用的如日志管理、设备操作、数据读写等功能，需要每个app都自己实现，存在大量重复劳动，且个别app存在资源调用异常，影响终端整体运行的情况；
        3、app打包、运行不规范，app打包过程放置过多的库文件、配置文件或其它非必要的文件；
        4、调试环境不统一，开发者运行调试的环境，如终端系统版本无法及时得到更新，调试环境的业务协议版本滞后等；
        5、业务验证手段匮乏，目前主要以较为老旧的协议测试工具进行业务验证，存在数据理想化的缺点；
        6、现场缺陷修复周期长，定位问题成本高、难度大，大部分在现场暴露的问题，需要研发维护人员到现场捕捉定位，成本高、难度大、周期长。

采用基于QTouch跨平台组态软件可以很好的解决融合终端APP应用的技术问题，其主要优势如下：
        1、跨平台技术及硬件无关性，打通了软件与硬件之间的链接，实现硬件无关性问题，用户不需要关心底层硬件的编译，APP应用只需要在QTouch上组态即可；
        2、代码无关性，采用QTouch软件可以实现APP应用免编程，用户只需要会基本组态就可以完成数据采集，逻辑编程，APP应用界面开发等；
        3、调试及管理规范化，实现工程与产品分离原则，具有快速的工程开发能力；
        4、产品标准化和服务化，QTouch确保产品的标准，并具有完善的远程联网运维和服务品质。

二、QTouch嵌入式版软件

        QTouch跨平台自动化软件是采用跨平台类库设计，集成了：设备通信、图形显示、数据转换、逻辑处理等功能，提供二次开发的自动化平台软件。其功能强大，协议丰富，简单易用，跨平台支持等特点。

    2.1　跨平台支持

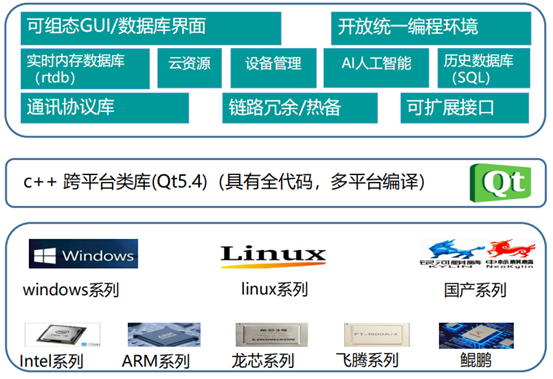

        QTouch跨平台自动化软件，支持众多的操作系统，从而实现多平台的运行和协作，具有多平台支持，统一开发平台，多平台协作运行，实现智慧及物联，其支持的操作系统如下所示：

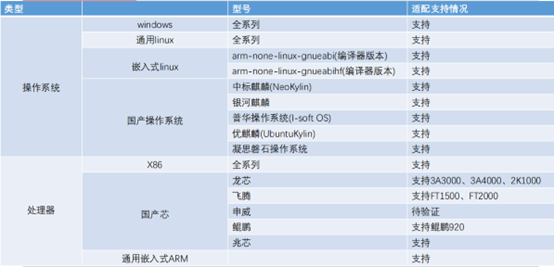

除上述常见的OS以外，完整的OS支持列表如下：

    2.2　智能处理器支持

        QTouch尤其在智能终端上的支持性能良好，除支持通用的intel处理器外，更多的支持基于ARM构架的RISC处理器，便于用户采用QTouch软件快速的组建自己的智能化产品。

    2.3　运行方式

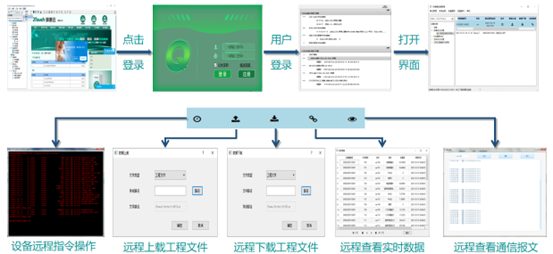

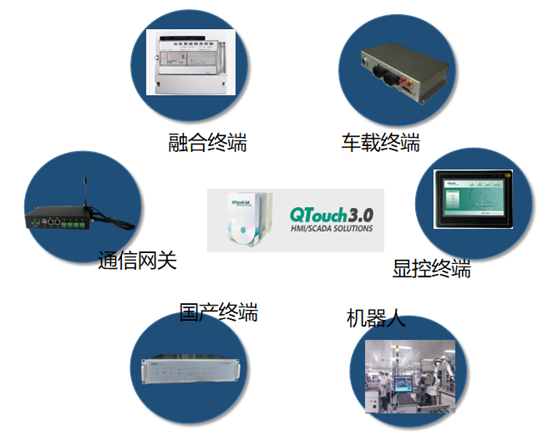

        QTouch运行方式分为设计开发环境和运行环境，设计开发环境可以在台式机或笔记本上进行，而运行环境则可以在多种设备上运行，只需要通过本地网络或互联网进行下载即可。运行方式如下图所示：

    2.4　功能列表

        QTouch软件集成了设备通信、图形界面、数据转换、逻辑处理等四大自动化应用，并提供统一的二次开发环境，在应用上支持：智能设备运行，web访问接口，移动APP应用，本地计算机运行等四种运行方式。

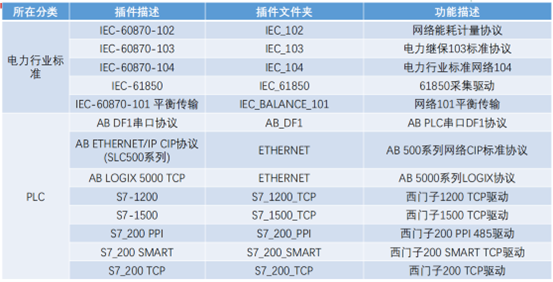

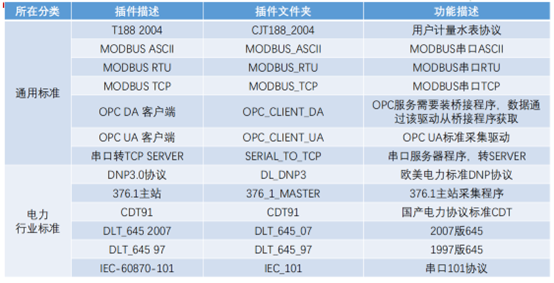

功能列表说明如下：

三、QTouch在台区融合终端上的应用

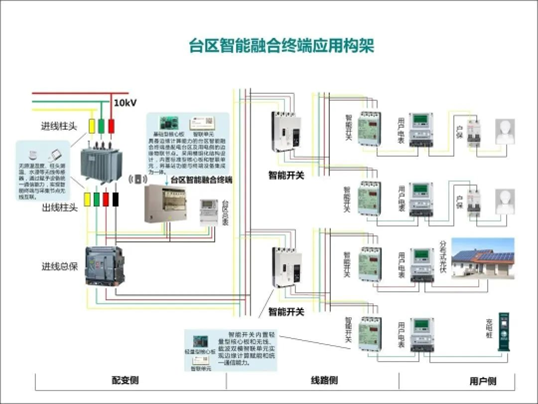

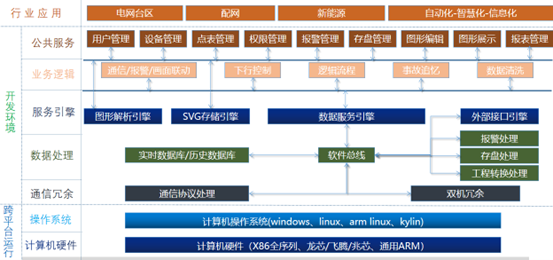

        QTouch软件技术采用了开发环境与运行环境分离，运行环境部署到融合终端，通过本地网络或4G/5G网络实现远程编程组态，系统分为4层，实现了功能向上支撑原则，用户只需要面向业务进行工程组态即可。原理及应用模型如下：

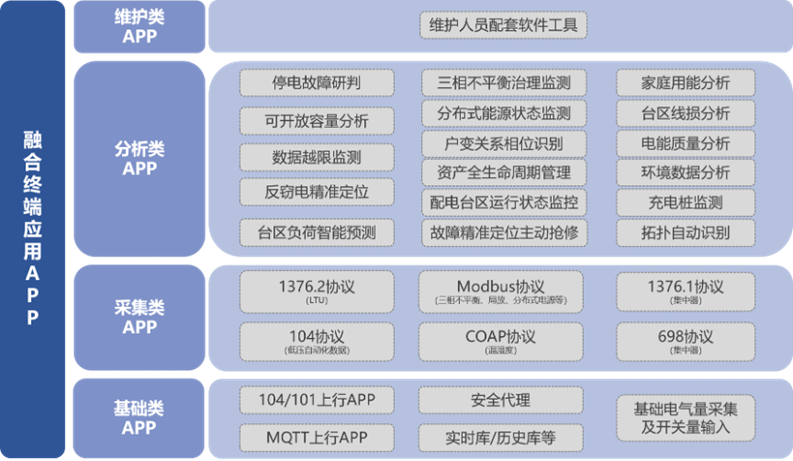

QTouch软件内置基于C语言、MU表达式、JS语法、AI专家策略开发等编程方式，采用内置API，所见即所得的基础编程方式，可以快速组建基于工程的逻辑应用，完全可以满足基于台区融合终端的功能性要求：

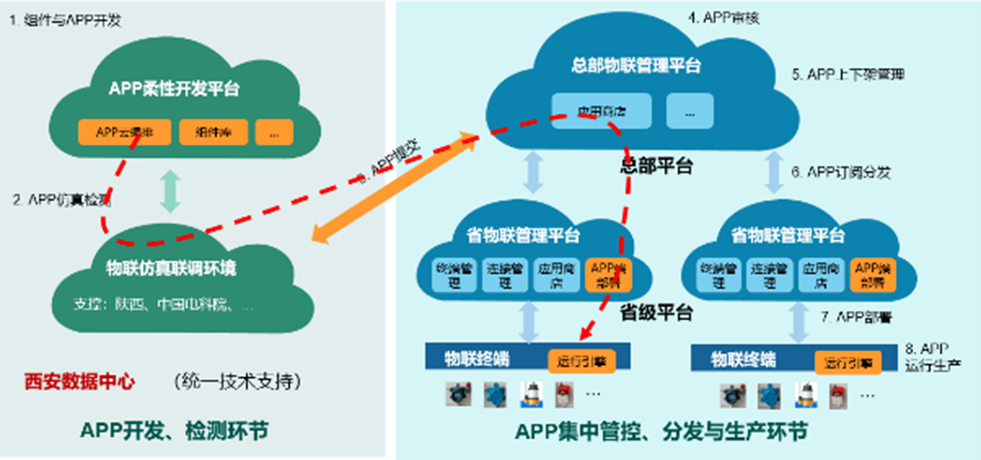

        QTouch软件作为一套完整的台区融合终端APP，已经在现场获得应用，可以满足电科院的集中管控原则，通过总部平台到省级平台分发到生产和运维环节。

四、结束语

        融合终端作为电网台区物联网最重要的智能终端设备，未来有可能实现500万台的用量，是电网管理台区的重要单元。QTouch软件作为台区融合终端一款物联网OS级的应用APP，产品本身已经完全满足现场的需求和应用，从设计框架和功能上超越了应用本身，具有二次开发组态功能，具有逻辑编程和AI设计能力，是一款可以值得在电网台区全面推广的物联网OS系统。
